VisKon - wizualna konstrukcja najnowszej generacji
Kompleksowe rozwiązanie 3D-CAD/CAM dla branży budowlanej.

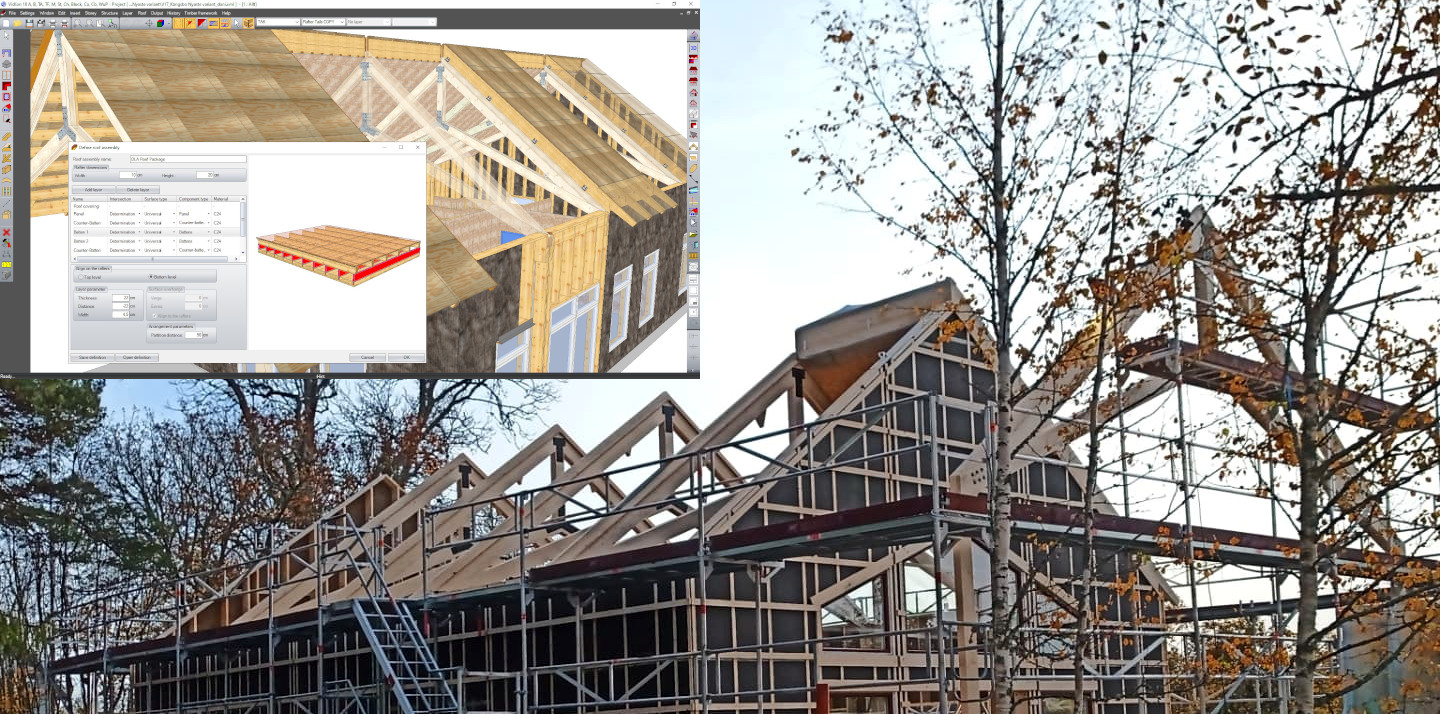

Od planowania do gotowego projektu! WETO wraz ze swym programem CAD/CAM do konstrukcji drewnianych VisKon® oferuje szeroki wachlarz możliwości tworzenia konstrukcji dachowych oraz różnych wielowarstwowych konstrukcji takich, jak: konstrukcja szkieletowa, blokowa, ryglowa, czy z bali. Bazując na najnowocześniejszej technice, Microsoft.NET oraz w połączeniu z interfejsem graficznym DirectX 9.0 powstał jeden z najnowocześniejszych programów przeznaczonych do konstrukcji drewnianych.

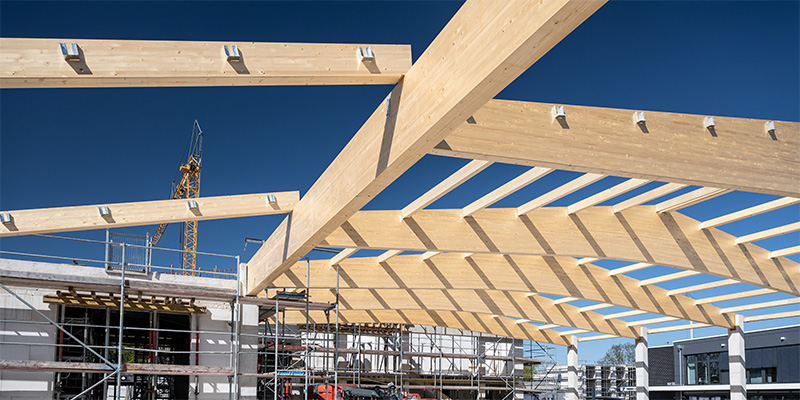

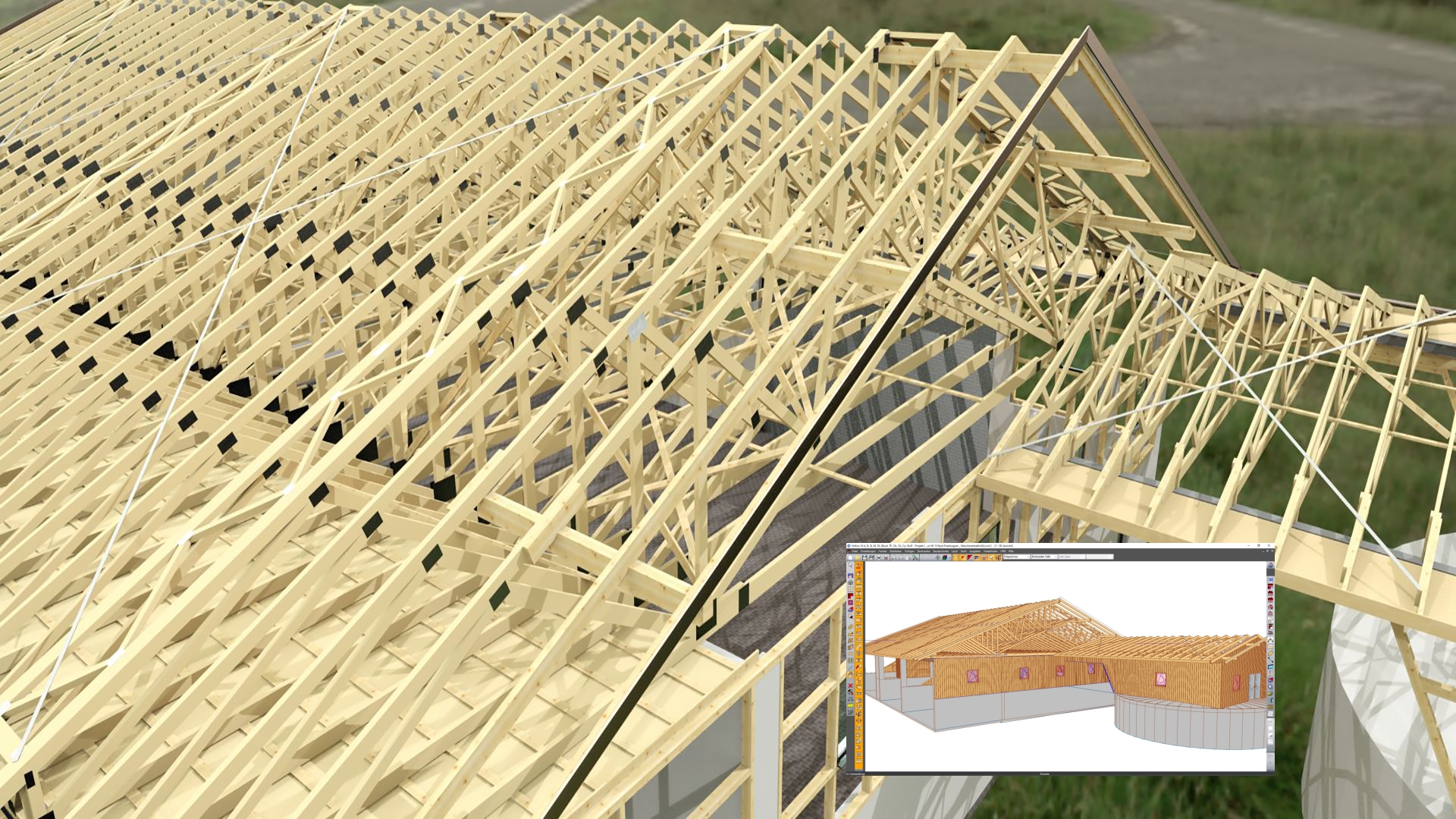

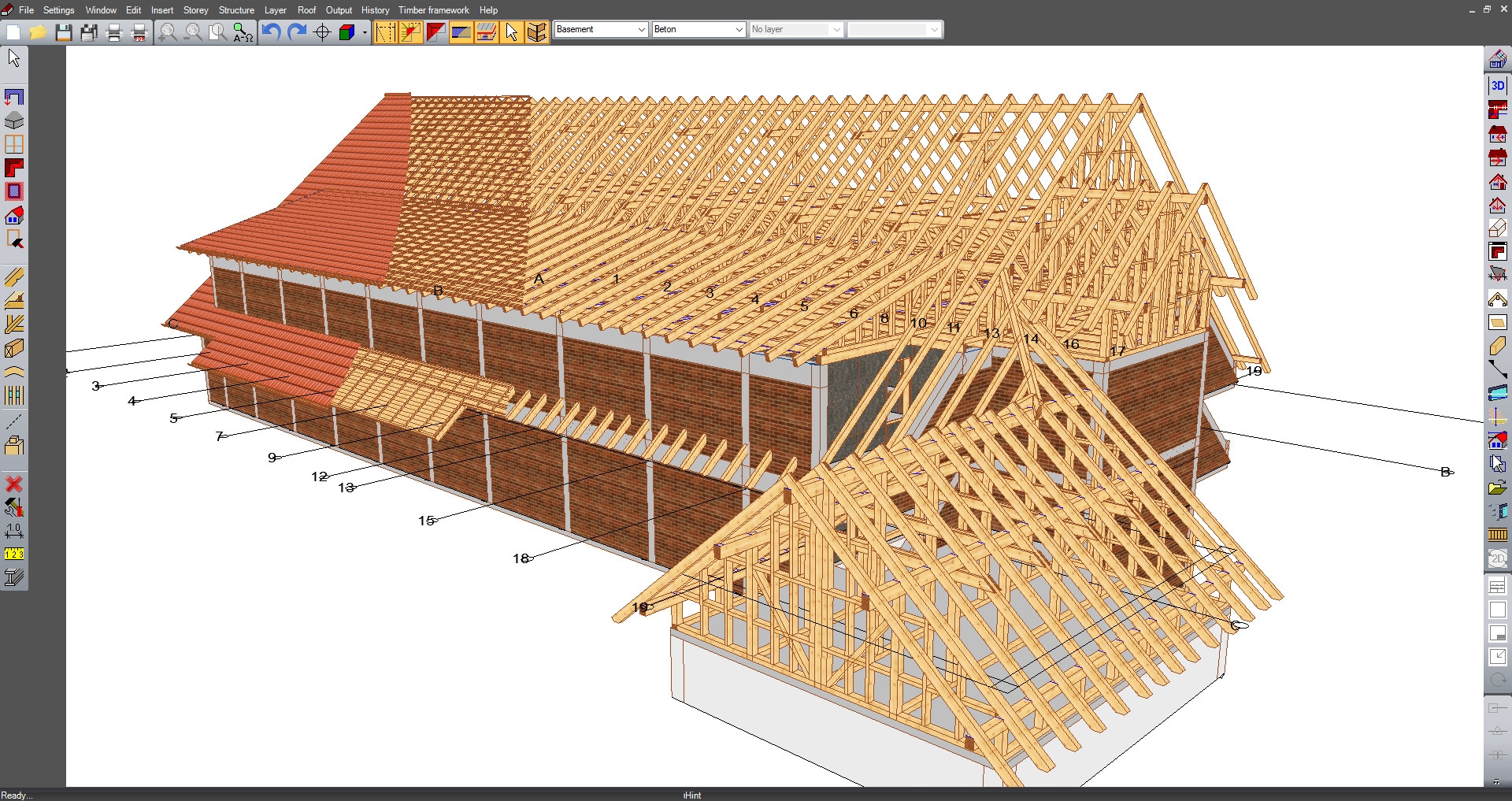

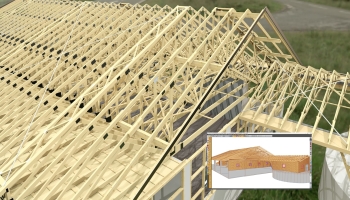

Sektor A - Dach
Poprzez przeskok technologiczny z systemu 32-bitowego na system 64-bitowy oraz dzięki zintegrowaniu nowego rdzenia 3D śmiało można powiedzieć, że nowa wersja oprogramowania VisKon to milowy krok w stosunku do wersji poprzedniej. Nie zapomniano przy tym o udoskonaleniu funkcjonalności, komfortu obsługi oraz o rozszerzeniach przydatnych przy budowie z drewna. VisKon oferuje pewną przyszłość na wiele lat w połączeniu z wysoką wydajnością, intuicyjną obsługą zarówno w pracy w 2D jak i w 3D. Profesjonalne rozwiązanie dla każdego przedsiębiorstwa budującego z drewna!
PRZEGLĄD NAJWAŻNIEJSZYCH NOWOŚCI

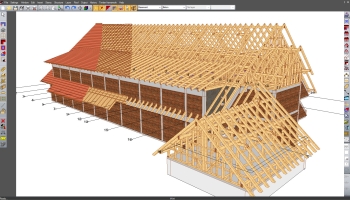

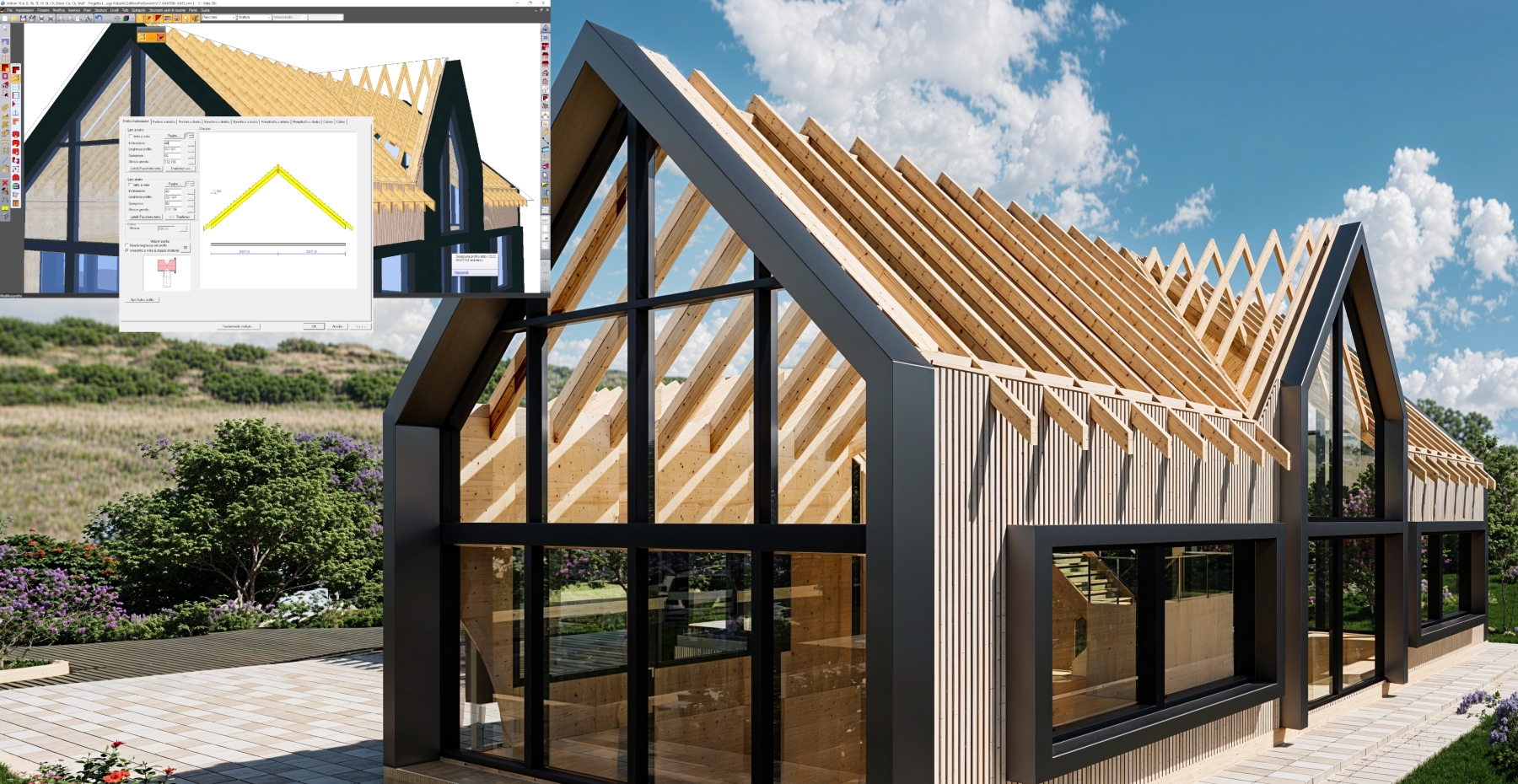

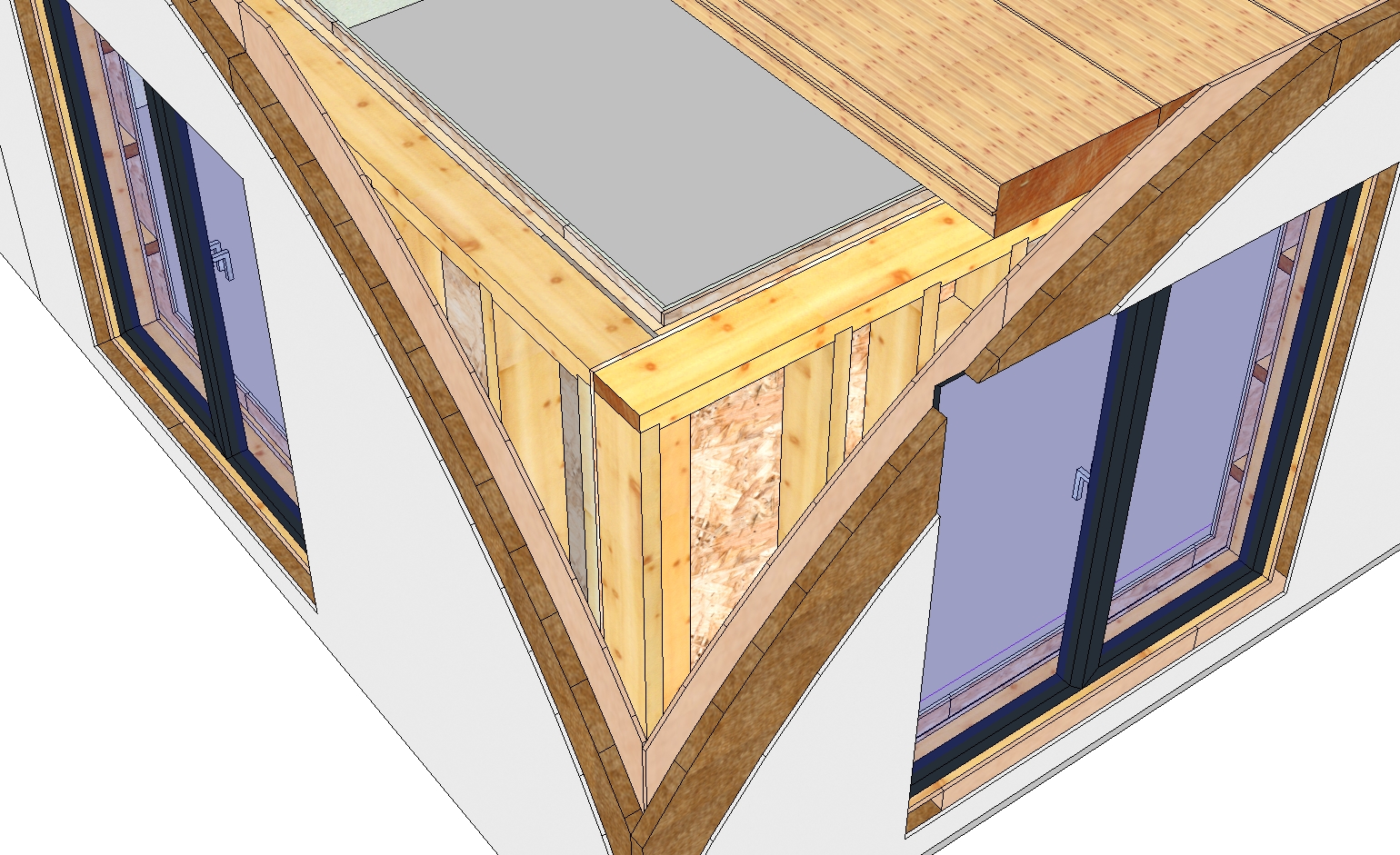

Facjaty i dobudówki za pomocą Asystenta
- Asystent dobudówek dla łatwego i szybkiego tworzenia dobudówek
- Automatyczne tworzenie wymianów dla krokwi i kleszczy bezpośrednio przy osadzaniu facjaty w połaci oraz jednoczesne przeliczanie słupów i belek podokiennych w czasie rzeczywistym

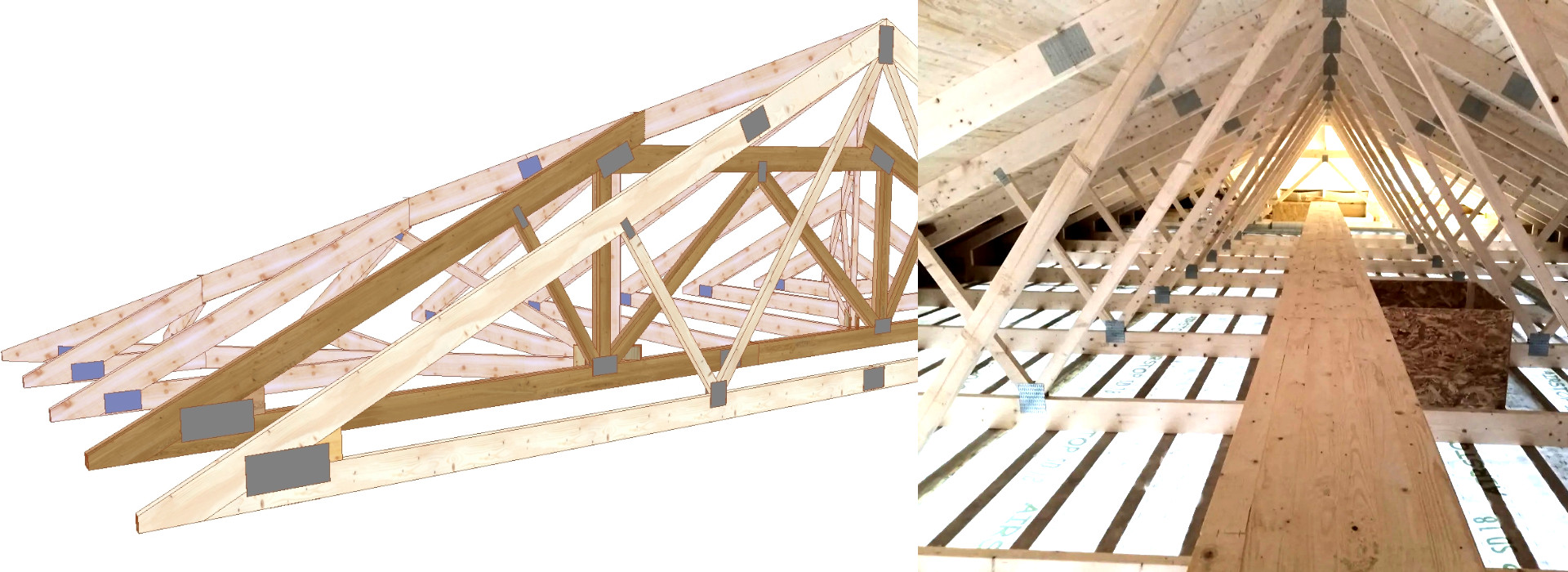

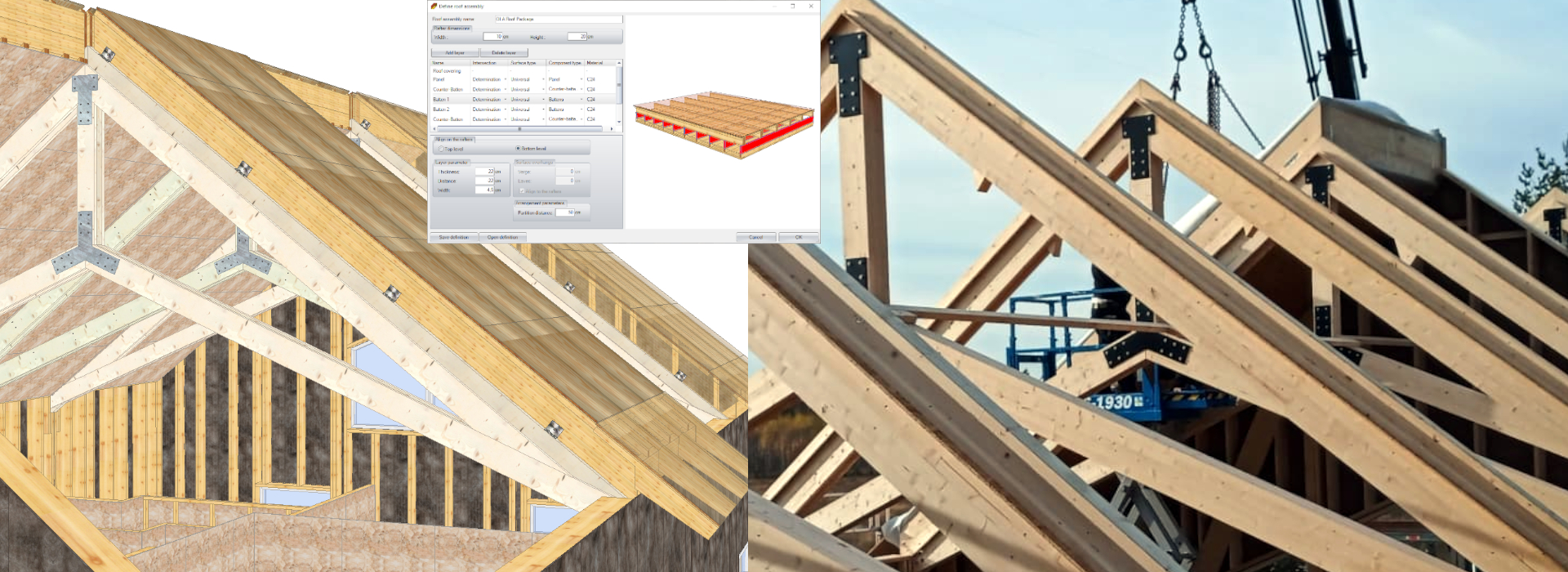

Belki, kleszcze i położenie krokwi / podwajanie krokwi
- Wstawianie belek opcjonalnie poziomo lub w dowolnej płaszczyźnie
- Proste i intuicyjne konstruowanie elementów takich jak „skośna krokiew szczytowa”

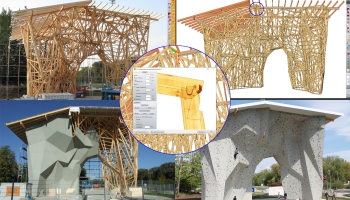

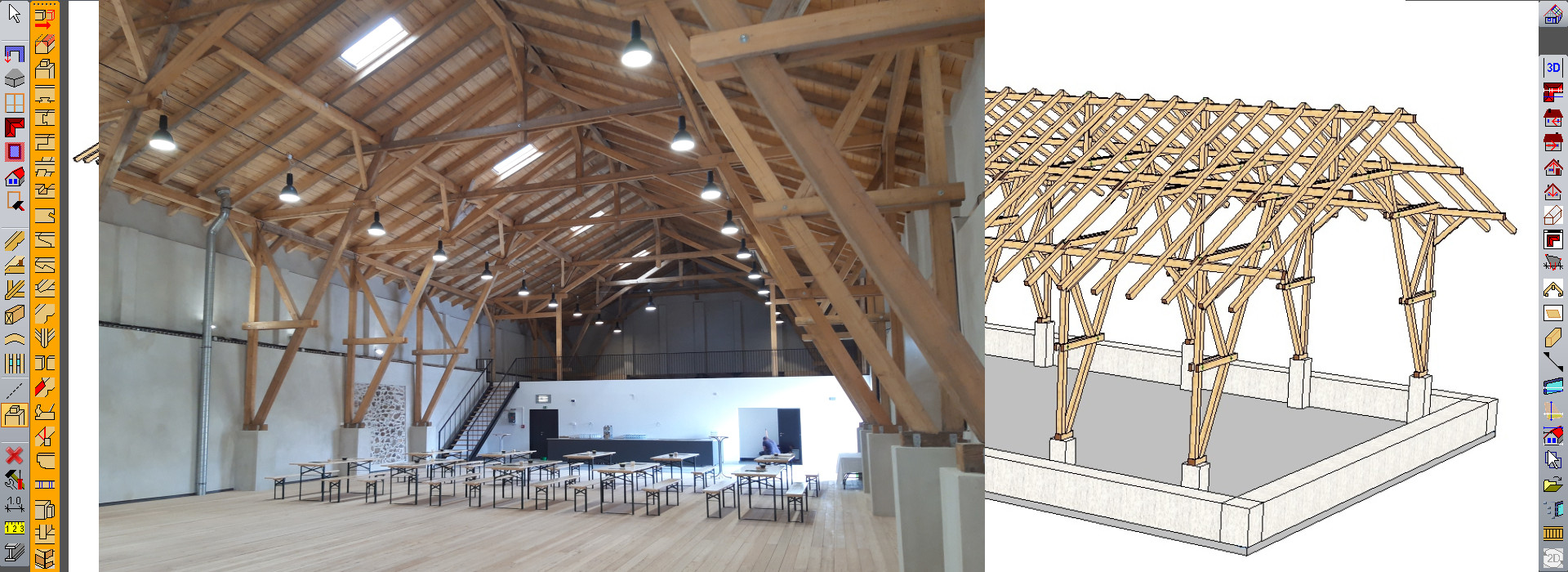

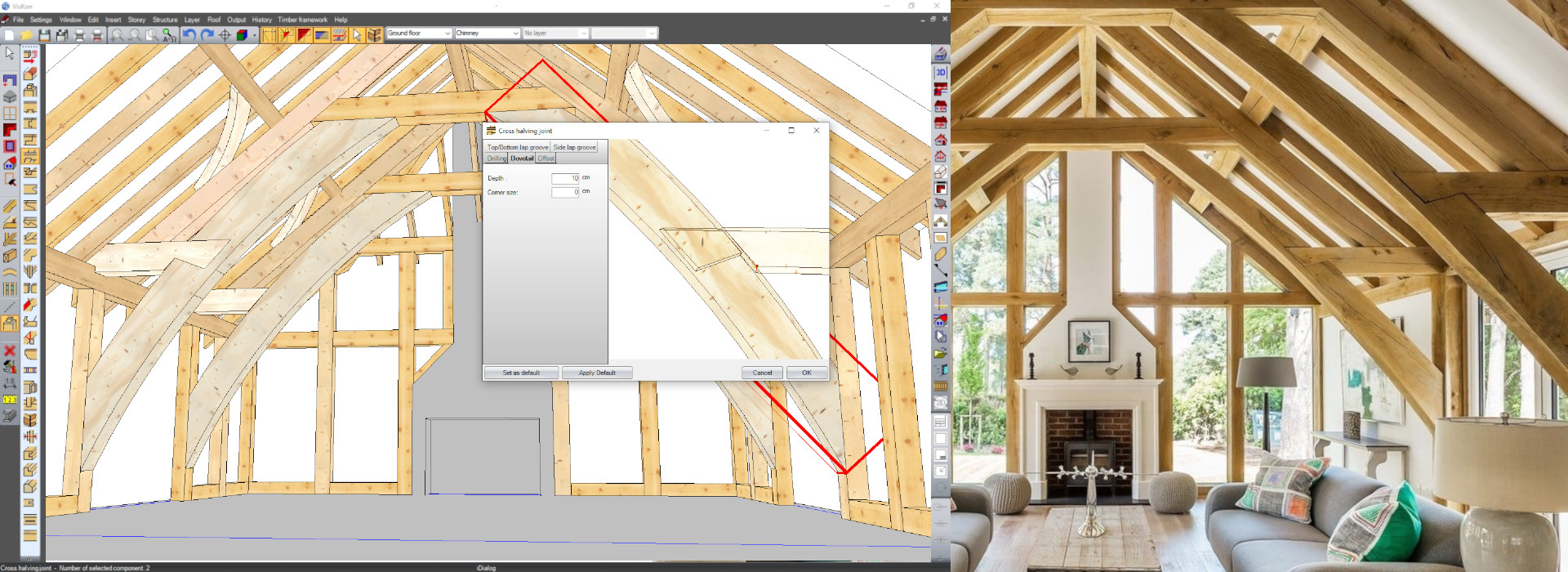

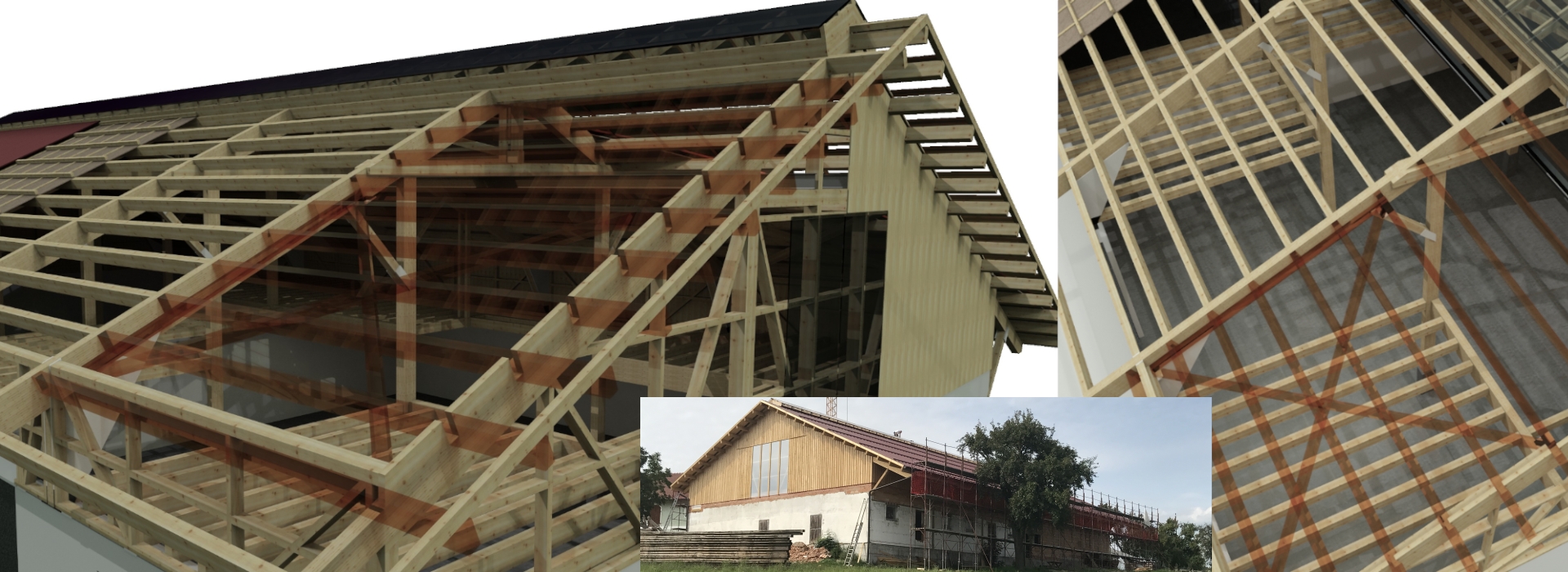

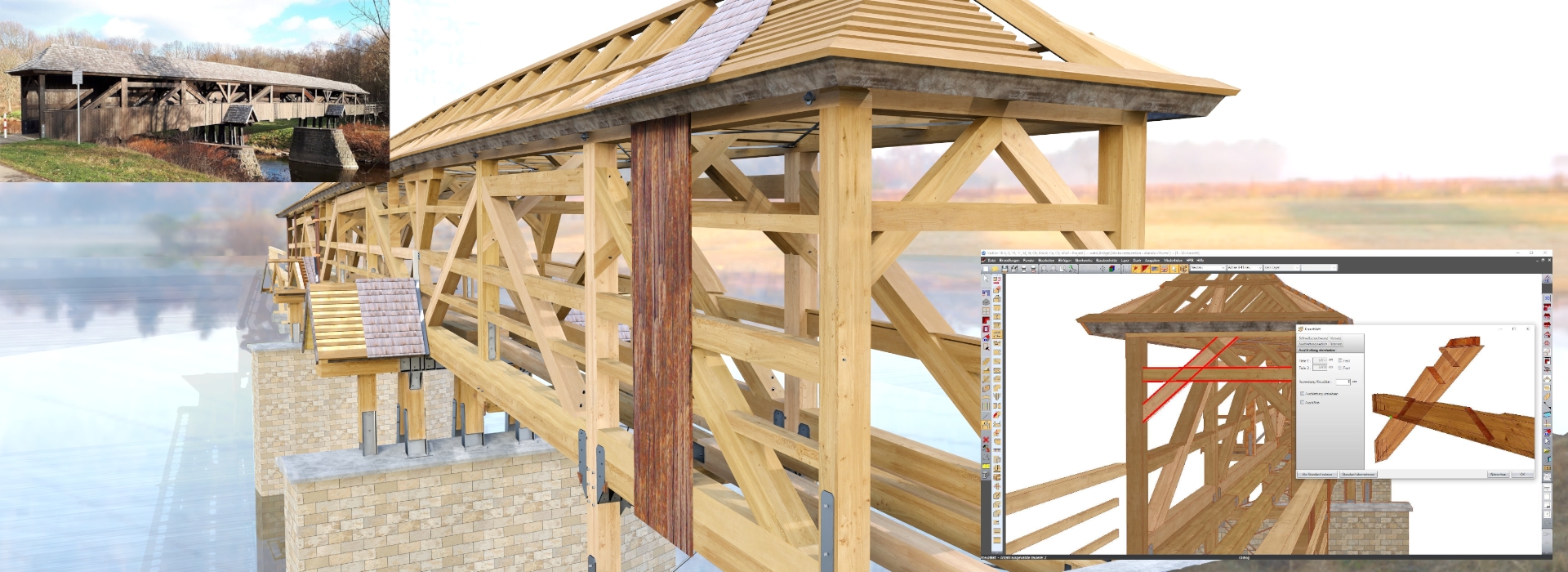

Dowolne konstrukcje

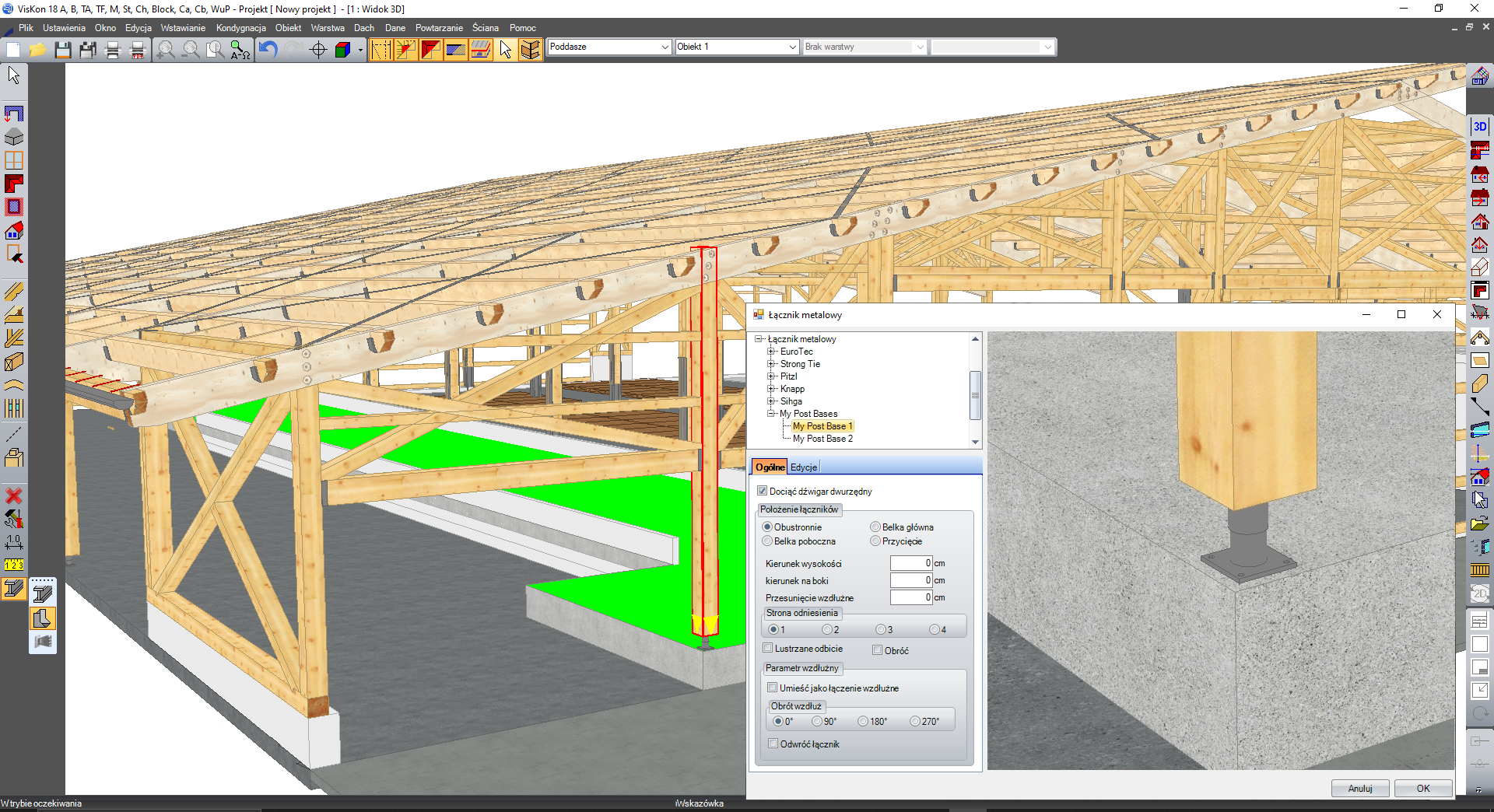

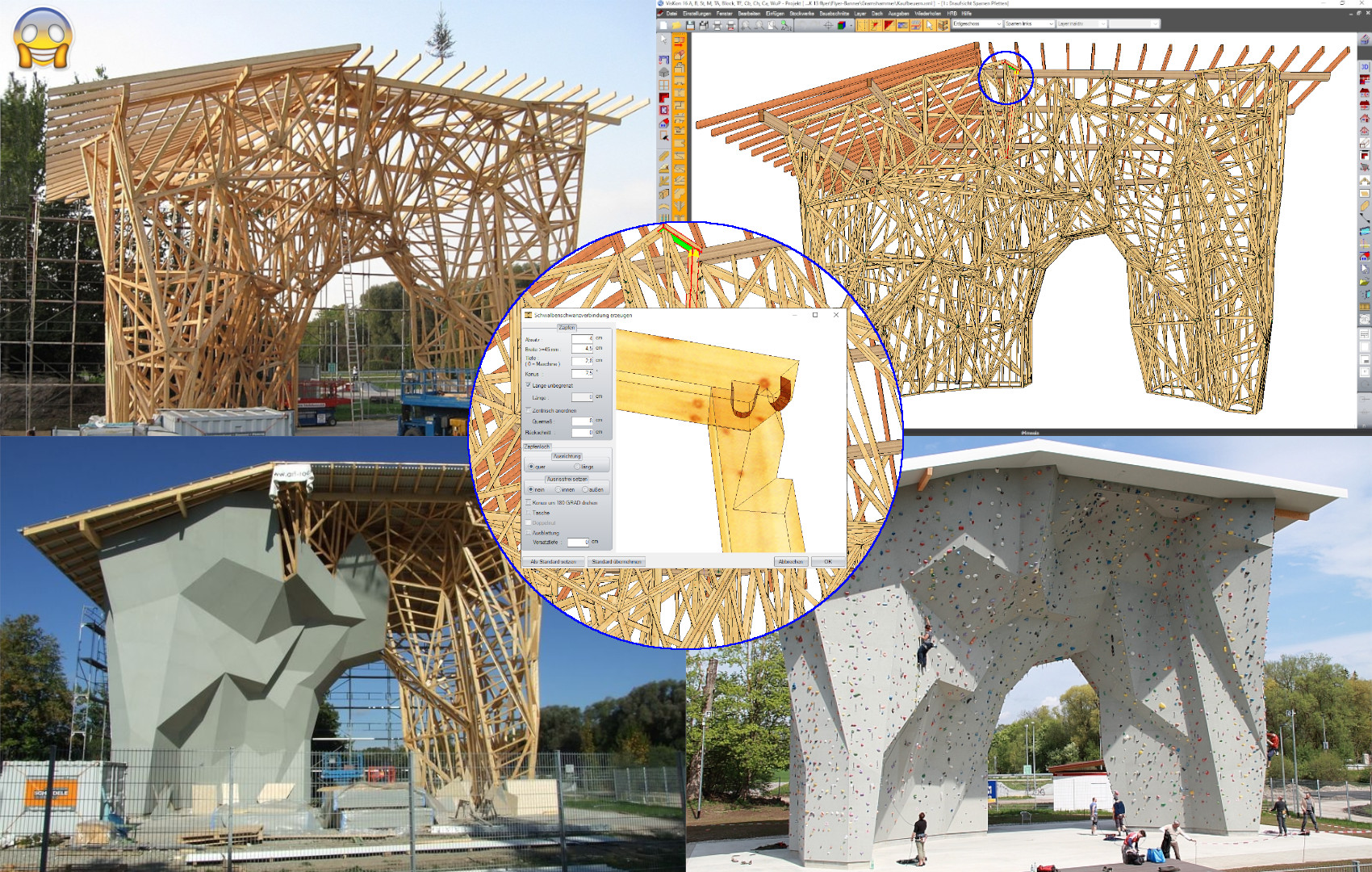

- Planowanie złożonych konstrukcji za pomocą dowolnie definiowanych belek drewnianych lub dźwigarów stalowych w dowolnej płaszczyźnie (np. dachy mandalowe, dachy krzywe i krzywoliniowe lub całkiem dowolne konstrukcje)
- Katalog profili stalowych zgodny z normami DIN 1025 / 1026
- Konstruowanie z gietych elemntów drewnianych i giętych łączników

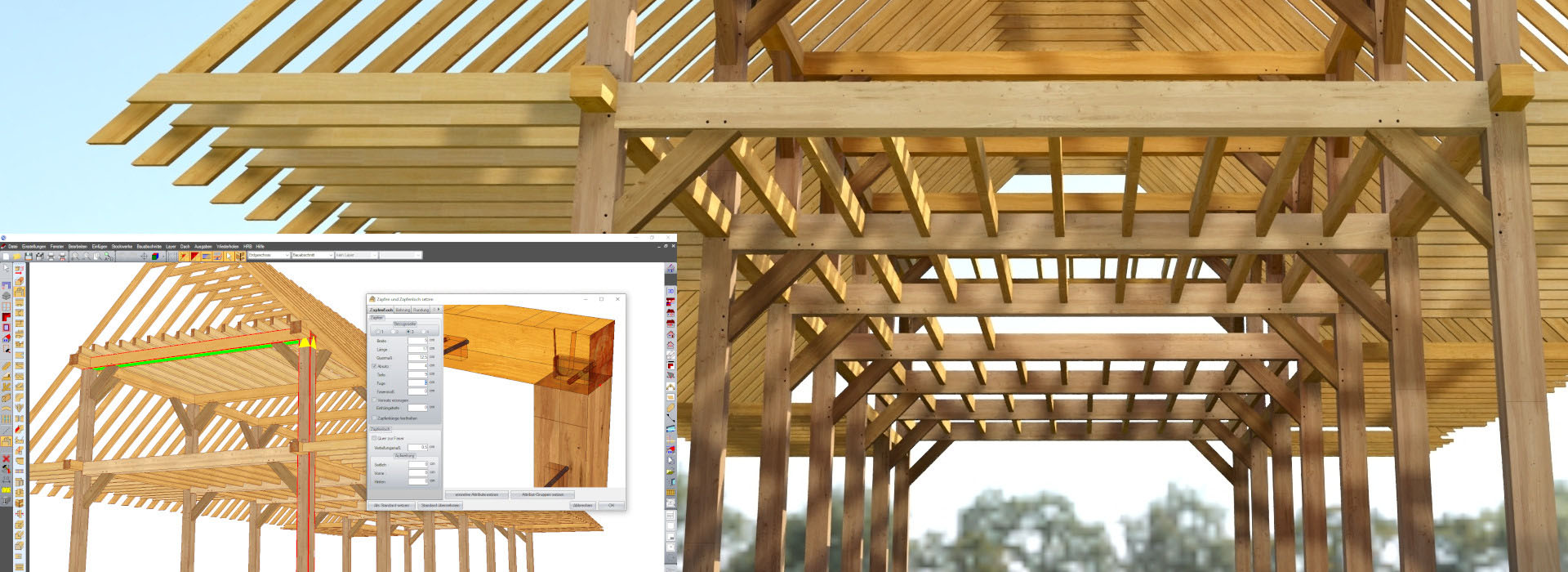

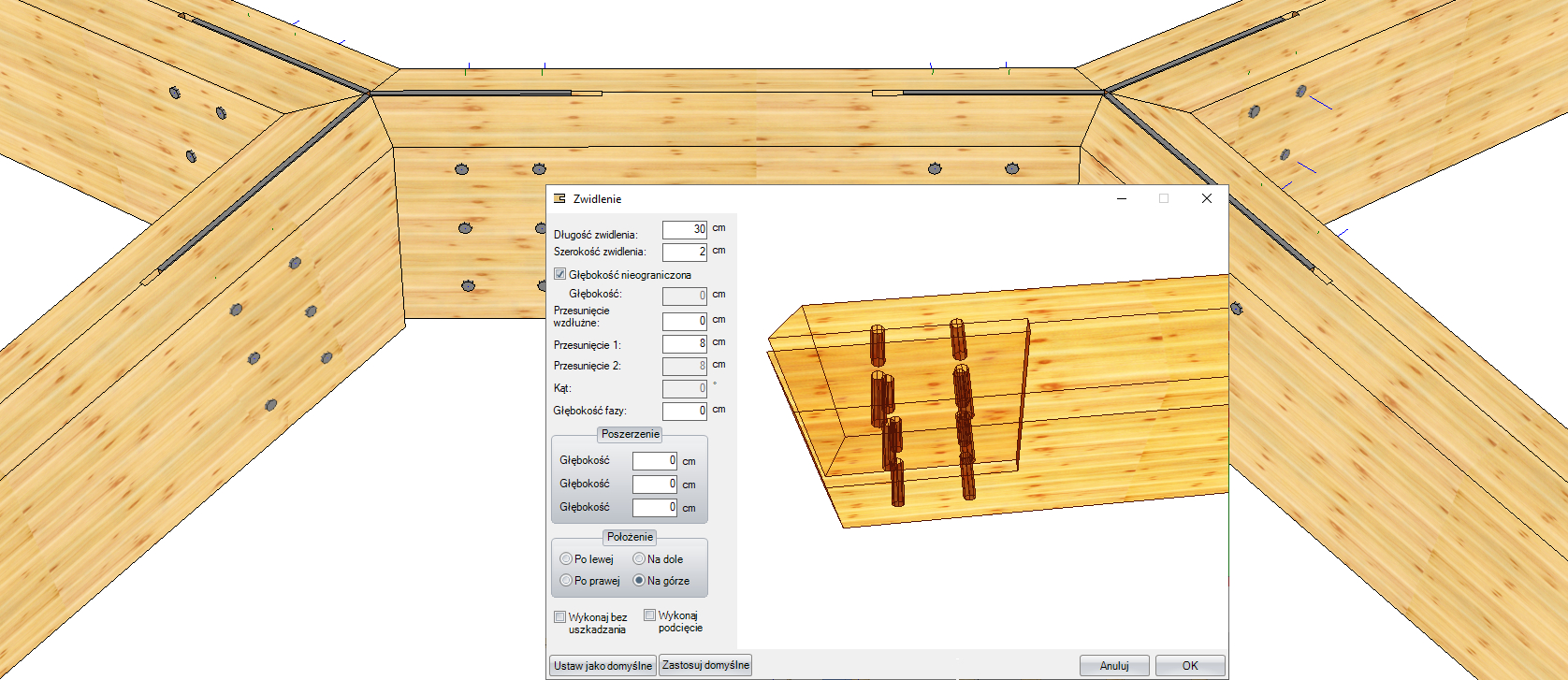

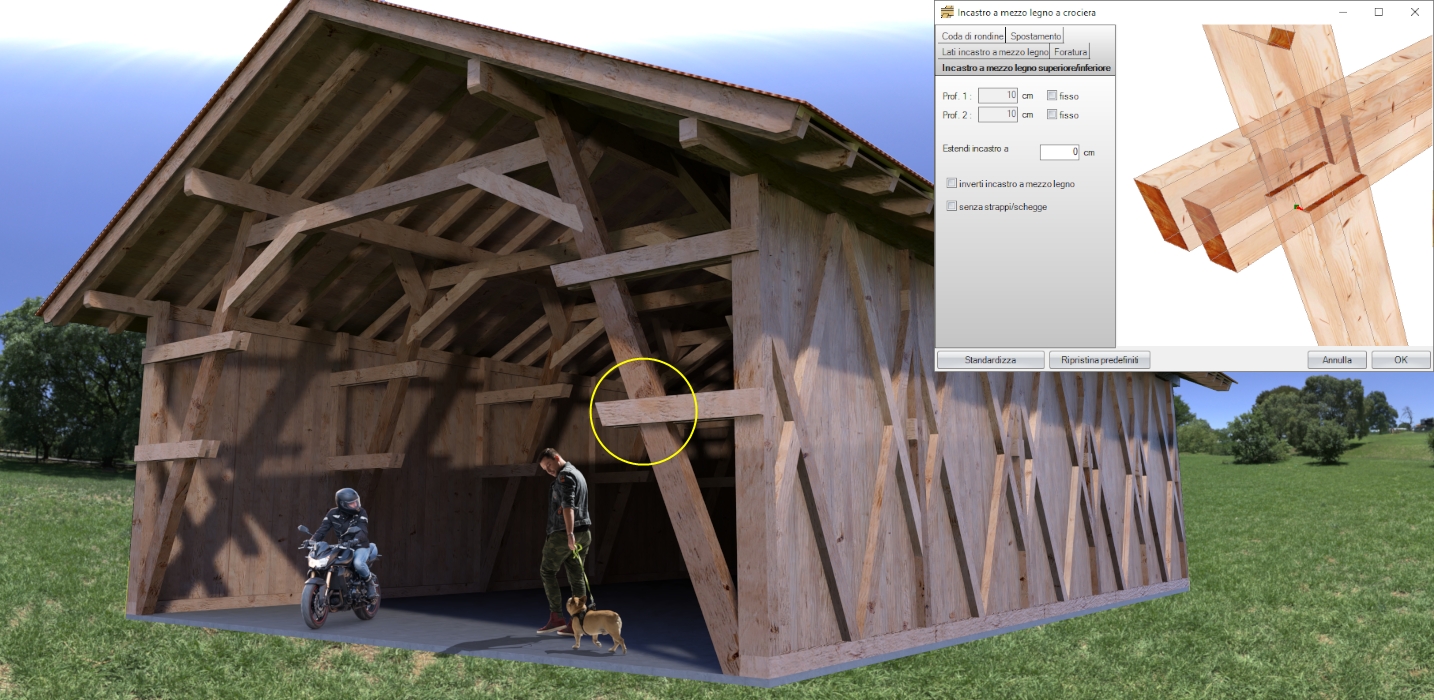

Szczegółowa obróbka drewna

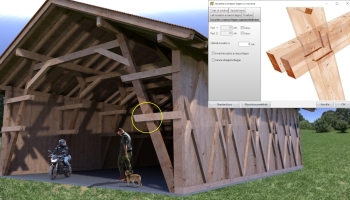

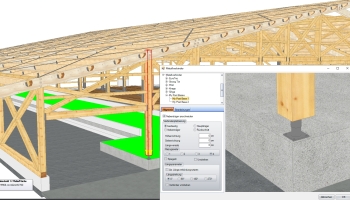

- Precyzyjne przygotowanie wstępnych planów dla obróbki przez zastosowanie popularnych połączeń takich, jak np. profilowanie, wiercenia, zacięcia, wręby, połączenia: na zakładkę, czopowe, w jaskółczy ogon, na nakładkę i wiele innych

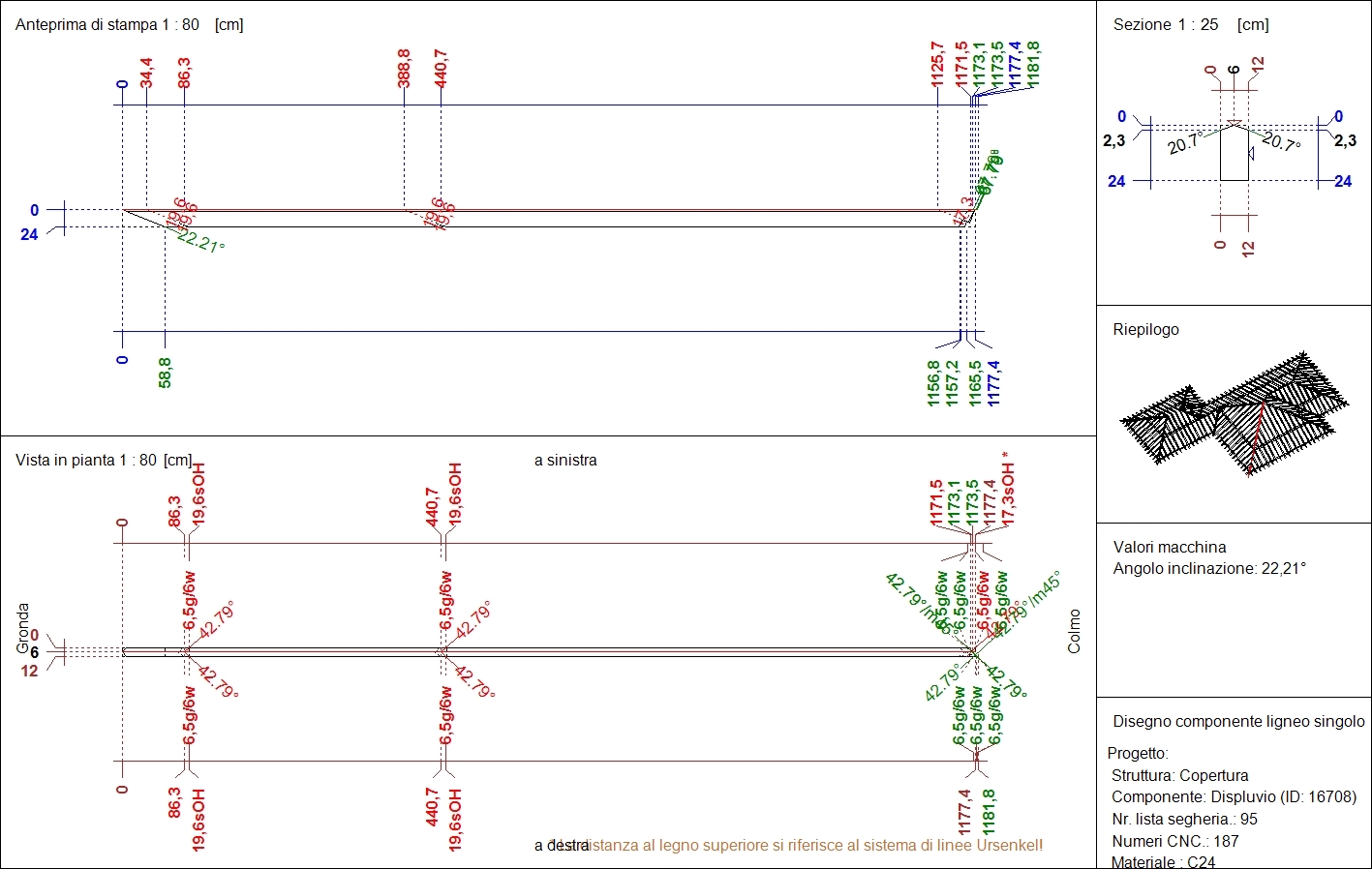

- Wszystkie rodzaje połączeń wraz z wymiarowaniem i zapisem w formacie maszynowym

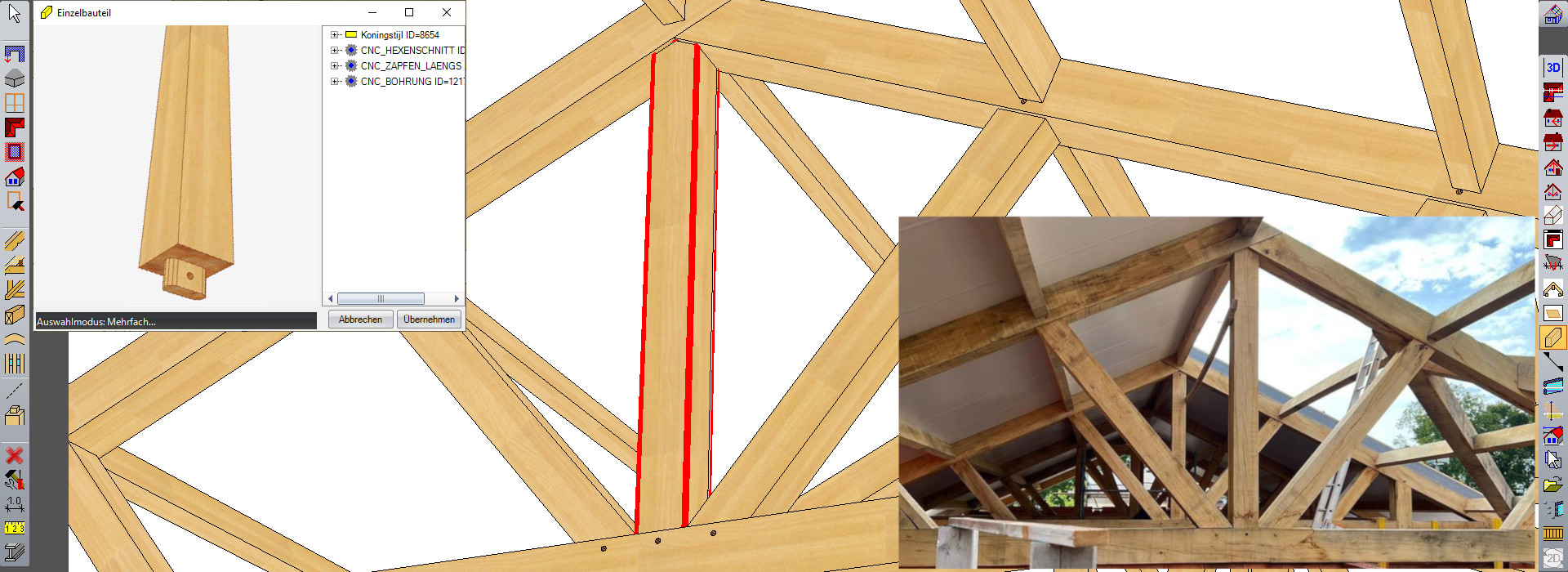

Dowolne elementy drewniane
W programie VisKon® można tworzyć pojedyncze elementy drewniane na określonej powierzchni lub swobodnie w przestrzeni. Dzięki temu można tworzyć również konstrukcje, przy których wszystkie elementy drewniane nakładają się na siebie.
- Dzięki funkcji automatycznego rozpoznawania konturów dachu można zapisać zarysy lub szablony zarysów dachu z formatów DXF / DWG i w zaledwie kilka sekund stworzyć dachy o najbardziej złożonych kształtach
- Biblioteka dachówek zawierająca ponad 800 rodzajów dachówek, którą można wprowadzić do zintegrowanego katalogu dachówek za naciśnięciem jednego przycisku
- Okna dachowe i kominy z automatycznymi wymianami i systemem podłączeń
- Tworzenie okapów za pomocą zaledwie 3 kliknieć myszką
- Dowolna edycja wszystkich połaci wraz z funkcją dowolnego łączenia dachów
- Odbijanie lustrzane dachów, ścian, wierceń oraz poszczególnych elementów budowlanych
Prezentacja projektów w 3D w Sketchfab
Projekty stworzone w programie VisKon można opublikować jako modele 3D w Sketchfab* i oglądać je w przeglądarce, na tablecie lub smartfonie. Idealne rozwiązanie, aby zaprezentować projekt klientowi.
* w tym celu konieczne jest utworzenie (bezpłatnego) konta Sketchfab

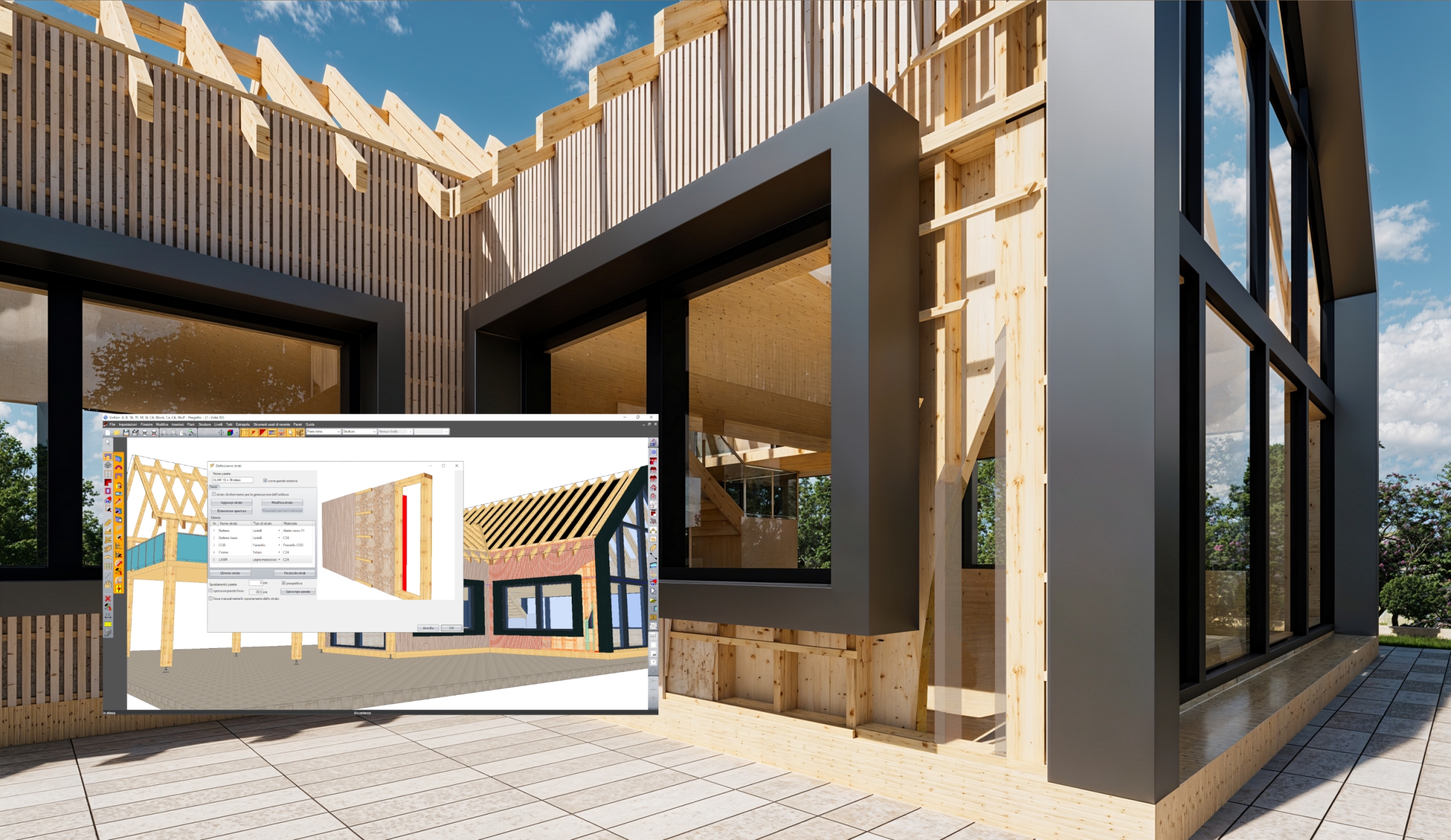

Sektor B - Ściana

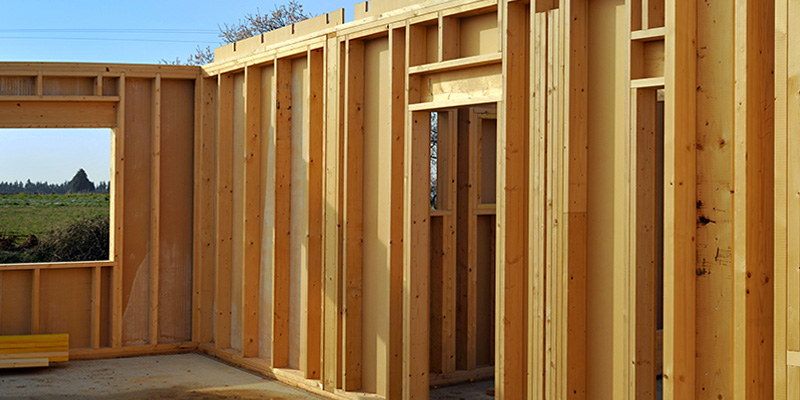

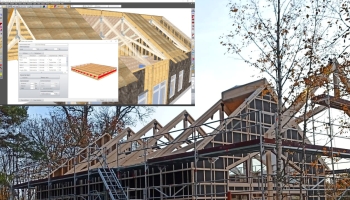

VisKon konstrukcje szkieletowe umożliwia tworzenie w jednym programie kompletnych projektów ścian, więźby dachowej oraz rozmieszczenia belek. Wykonanie ścian w konstrukcji szkieletowej, ryglowej oraz z bali o dowolnej konstrukcji ściany

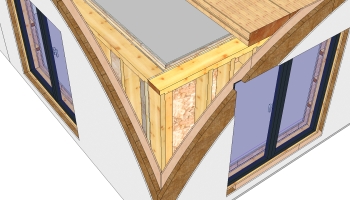

Połącznia narożne i inne rodzaje łączeń
Dowolnie definiowane systemy narożne oraz systemy łączeń właściwe dla danej konstrukcji ściany z podglądem w czasie rzeczywistym. Wstawianie dodatkowych słupków narożnych o dowolnie derfiniowanym przekroju i położeniu oraz automatyczny, jak również indywidualny podział lub zmiana systemu łączenia.

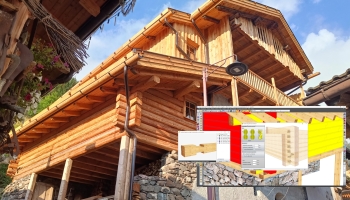

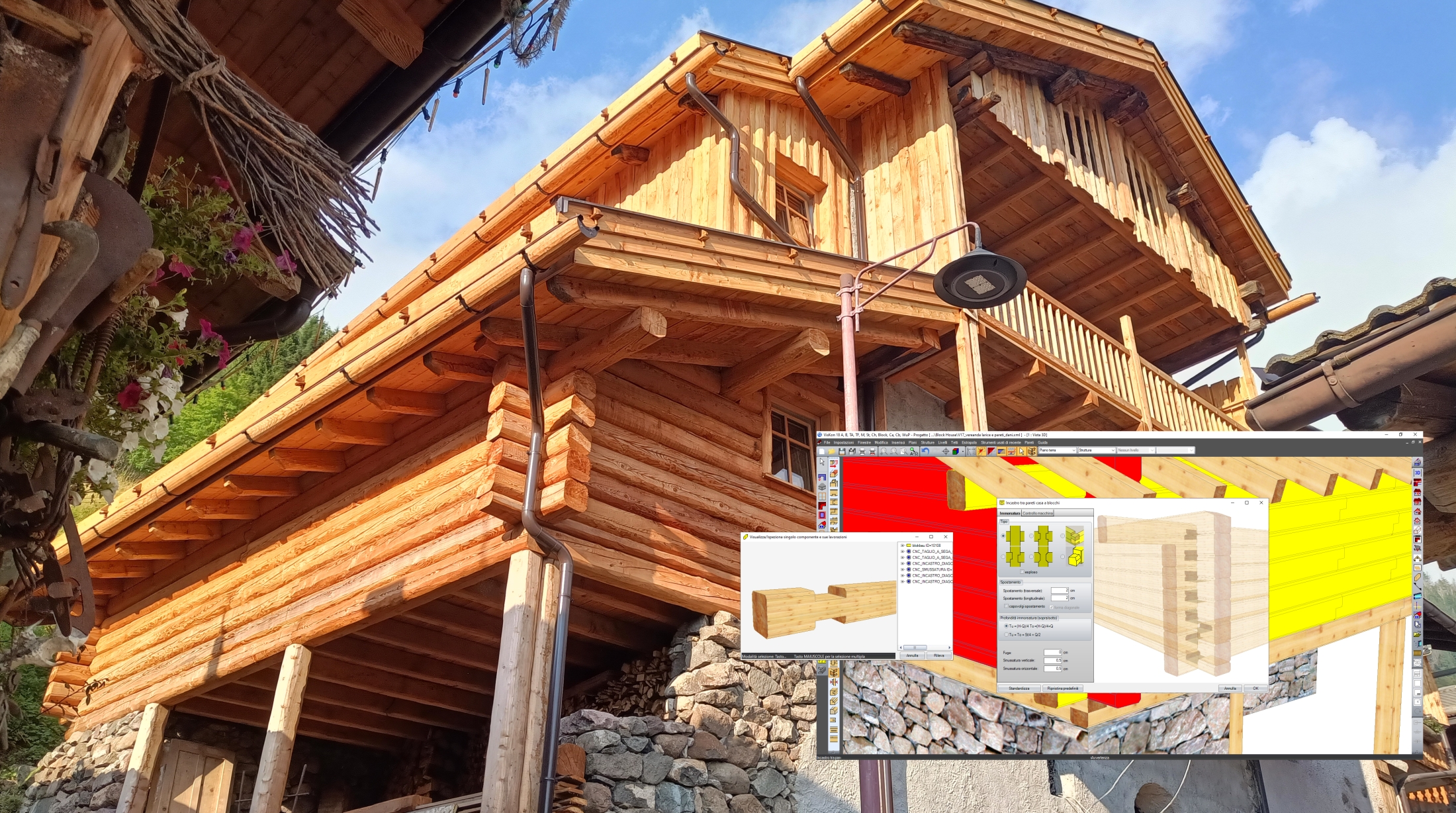

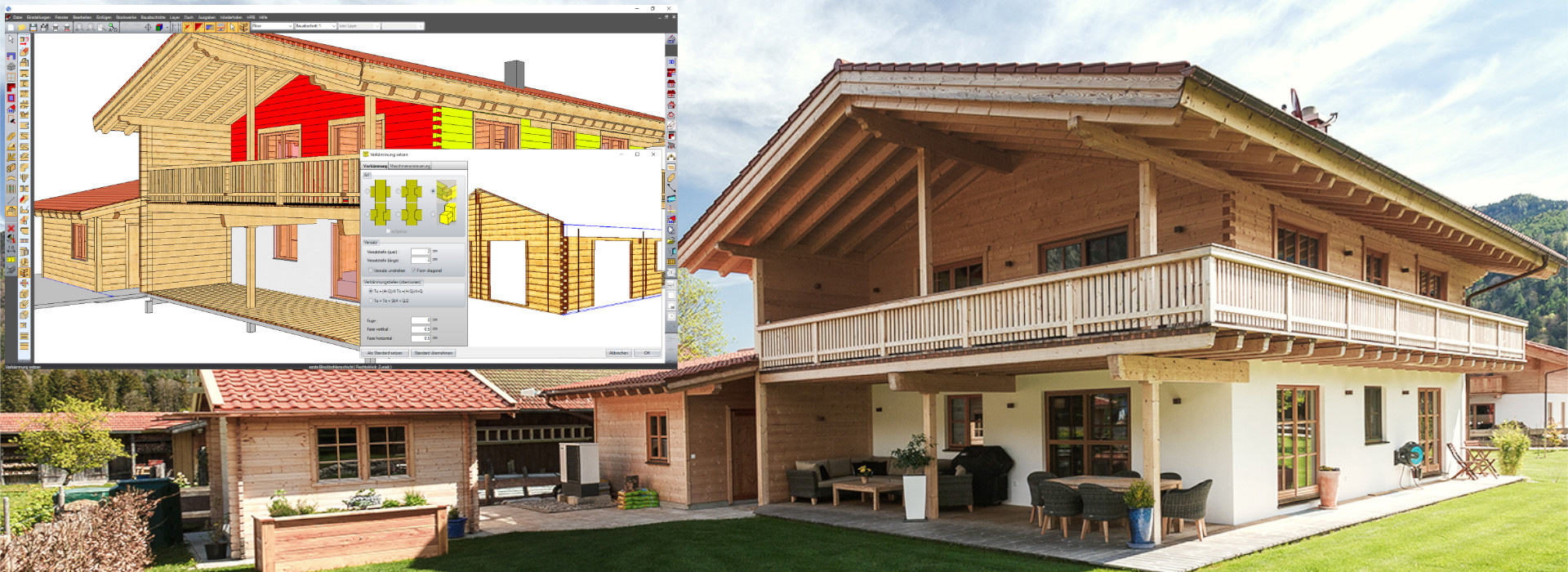

Połaczenia węgłowe
Możliwość stworzenia niemalże każdego rodzaju połączenia węgłowego. W ten sposób ściany o różnej grubości bali i konstrukcji wielowarstwowej można łatwo zintegrować z projektem. Luzy oraz listwy ślizgowe znajdujące się w obszarze połączenia węgłowego zostają uwzględnione przez oprogramowanie. Głębokość połączenia węgłowego może zostać dowolnie zdefiniowana. Fotorealistyczna wizualizacja zarówno okrągłych jak i profilowanych bali.

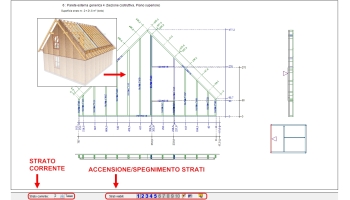

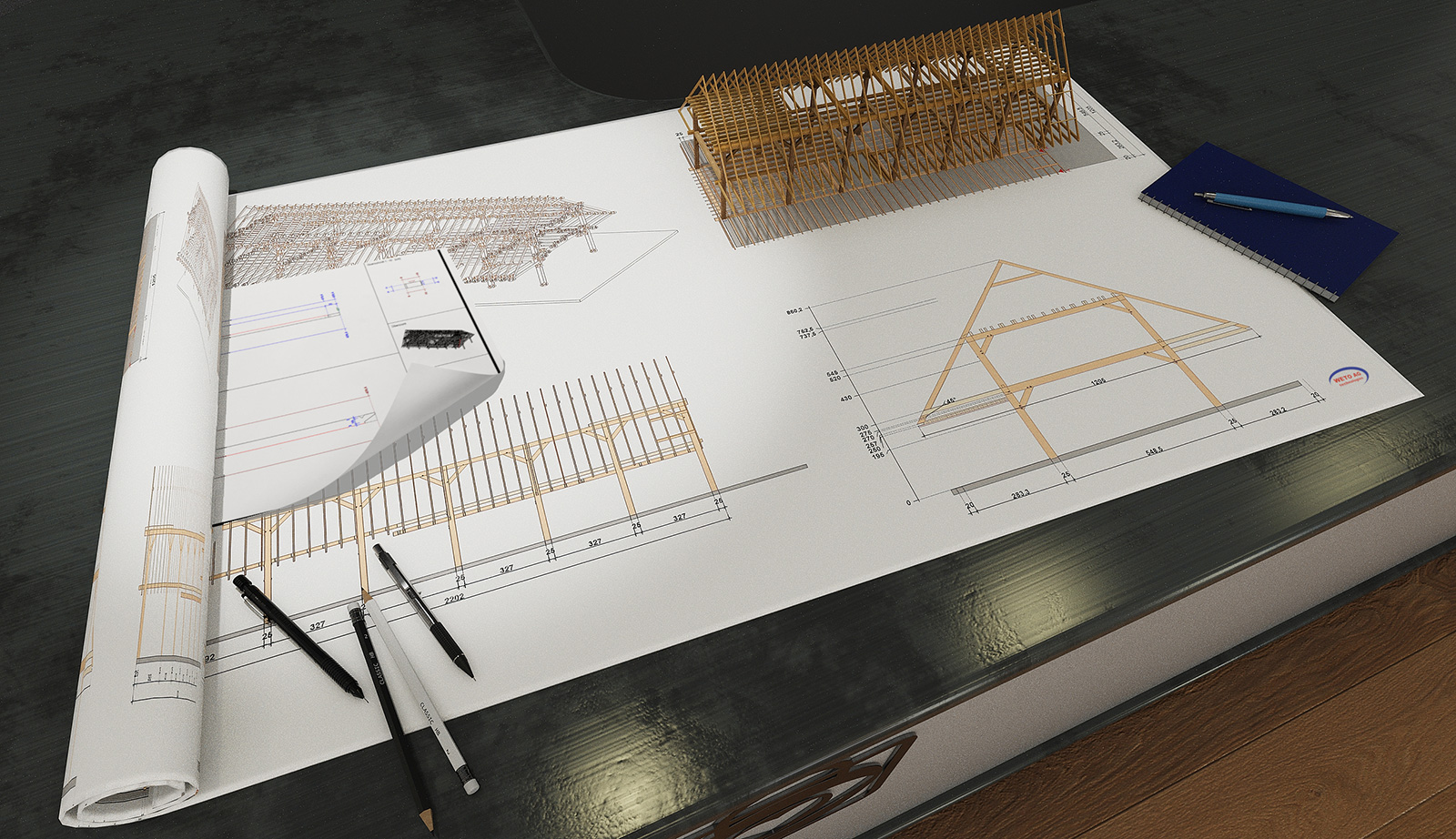

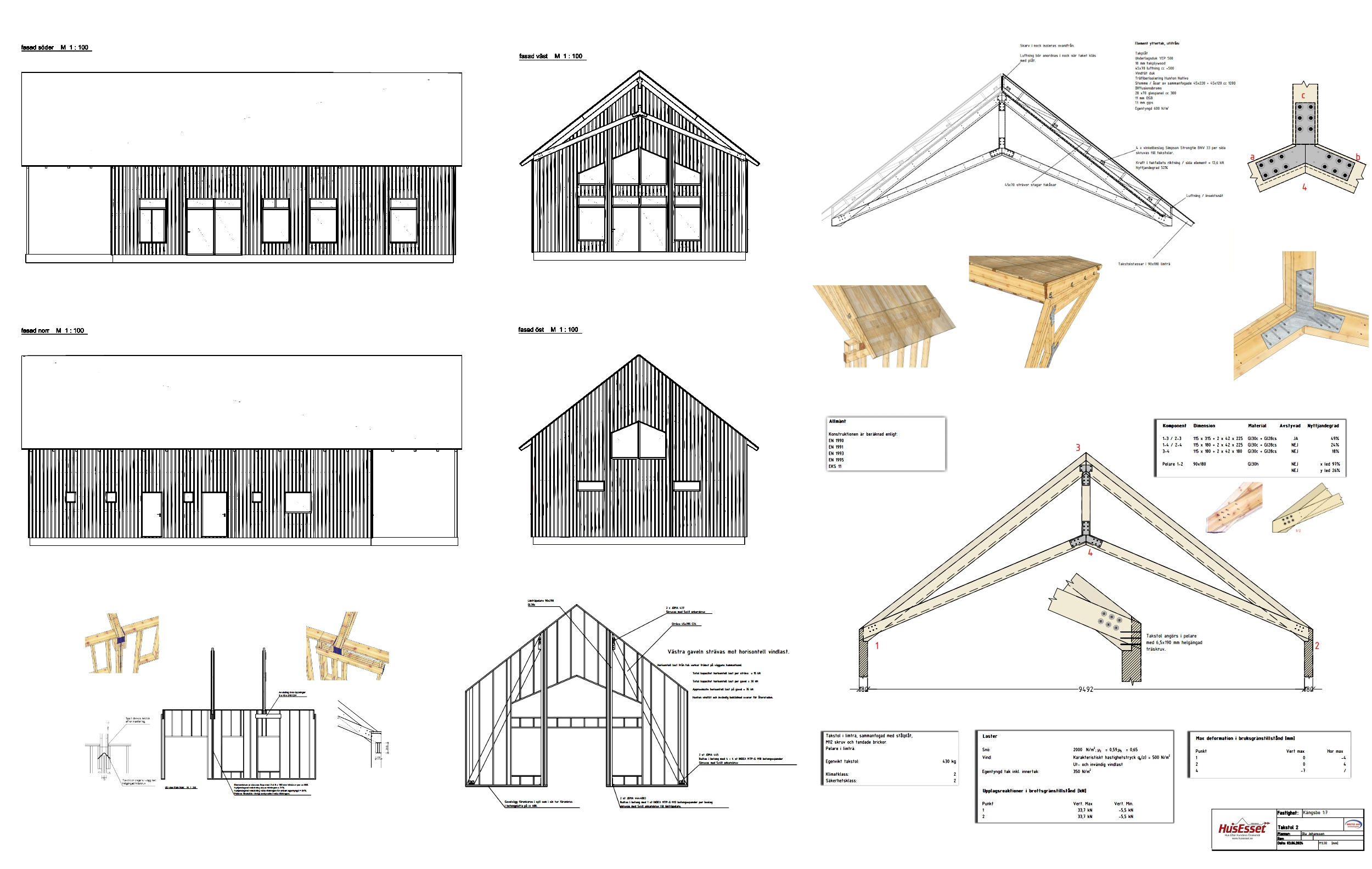

Automatyczne wymiarowanie
Automatyczne wymiarowanie poszczególnych planów ścian warstwowo za pomocą jedego przycisku! Możliwość indywidualnego wymiarowania oraz wybrania koloru dla słupów, bali i płyt.

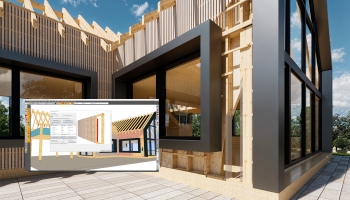

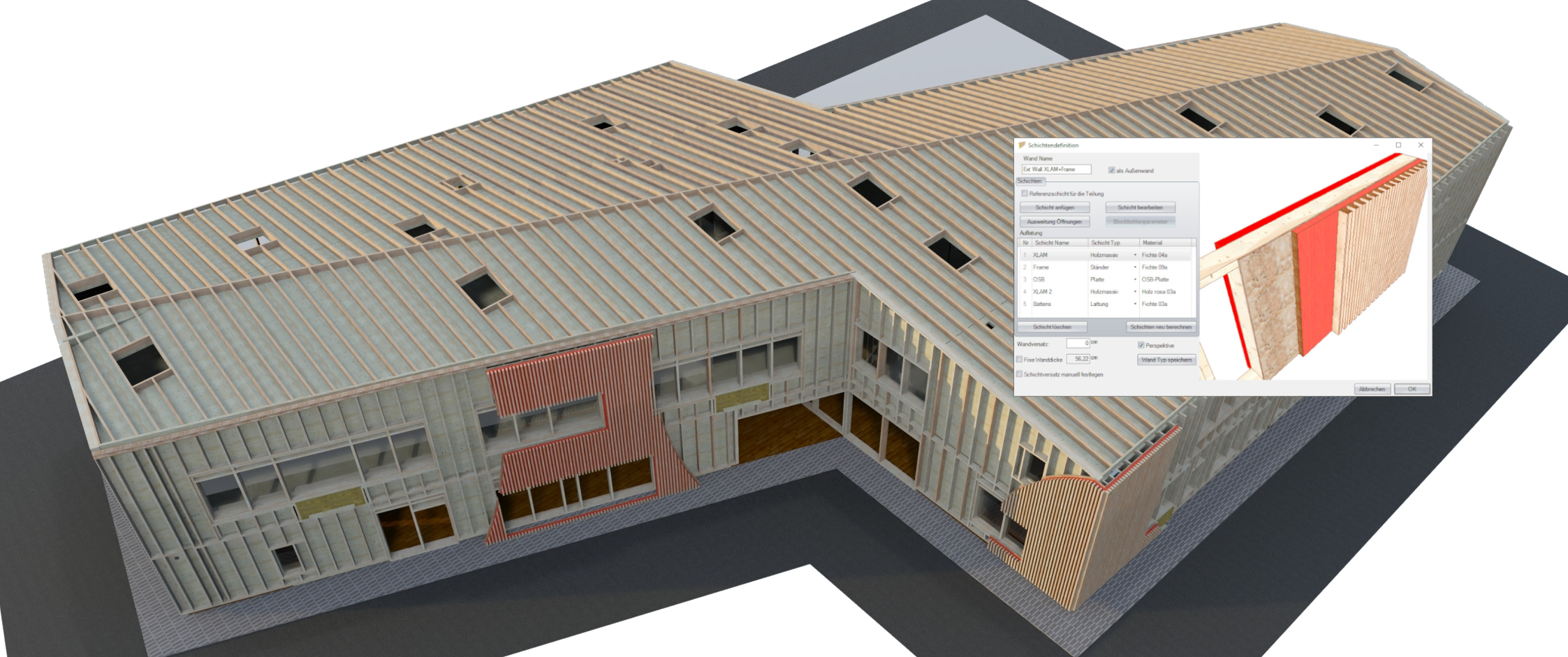

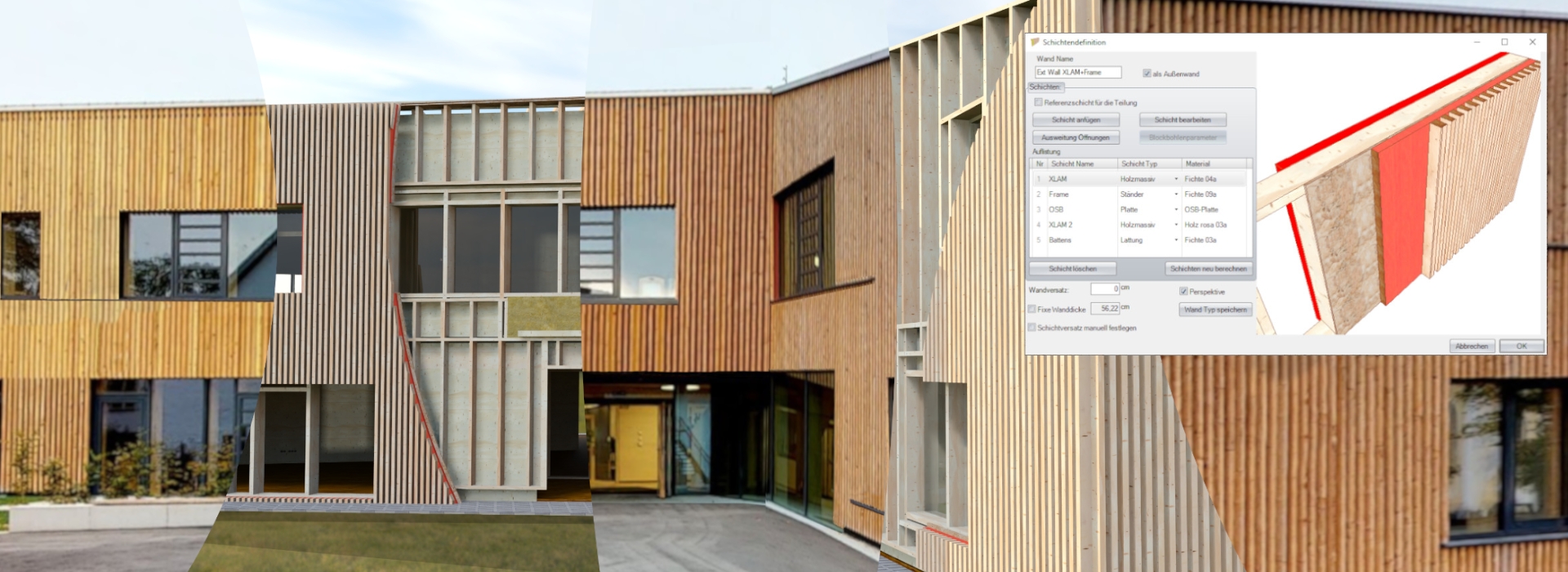

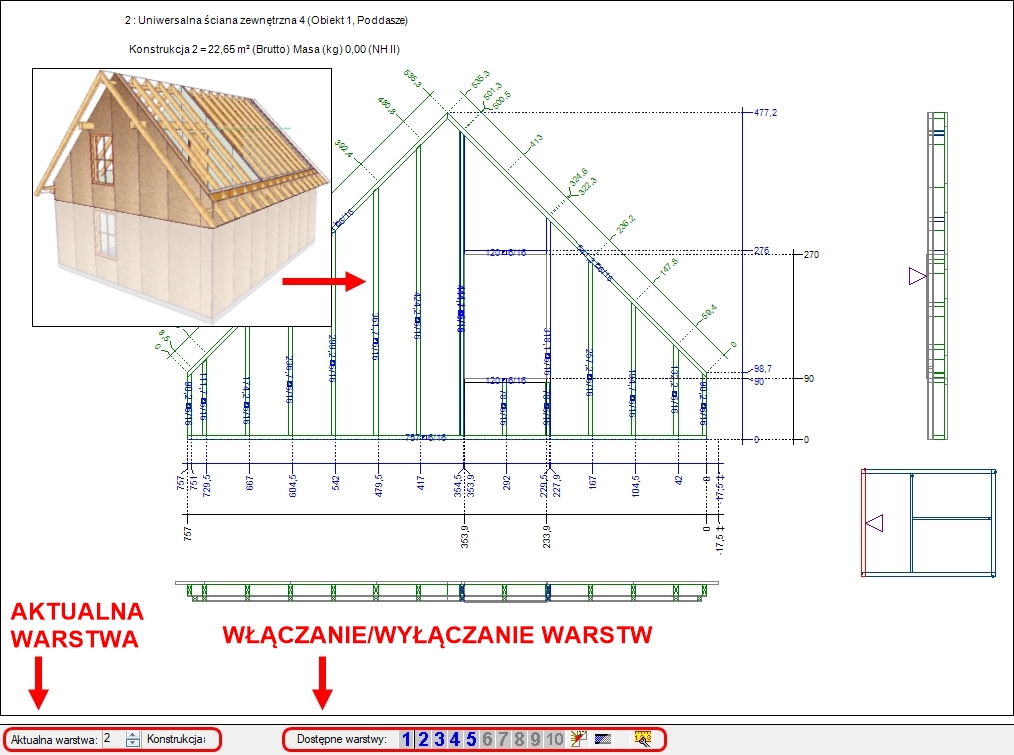

Definiowanie różnych warstw ściany

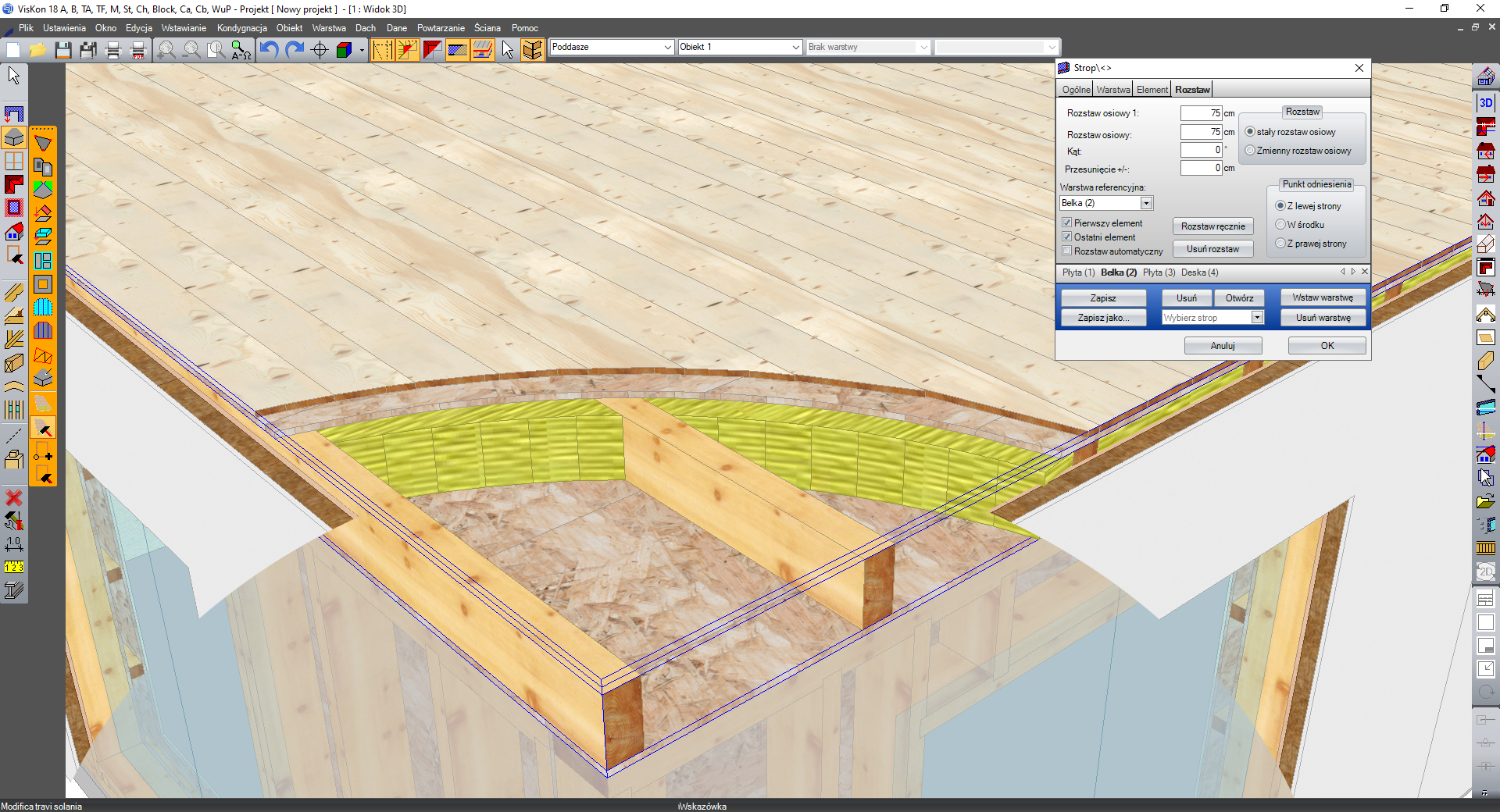

Definiowanie różnych warstw ścian z podglądem w czasie rzeczywistm w 3D. Tworzenie do 10 warstw konstrukcyjnych ściany ze słupów, płyt, łat, deskowania albo bali.

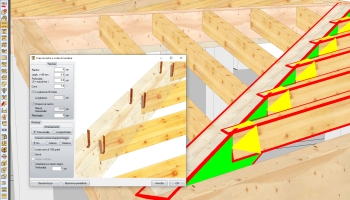

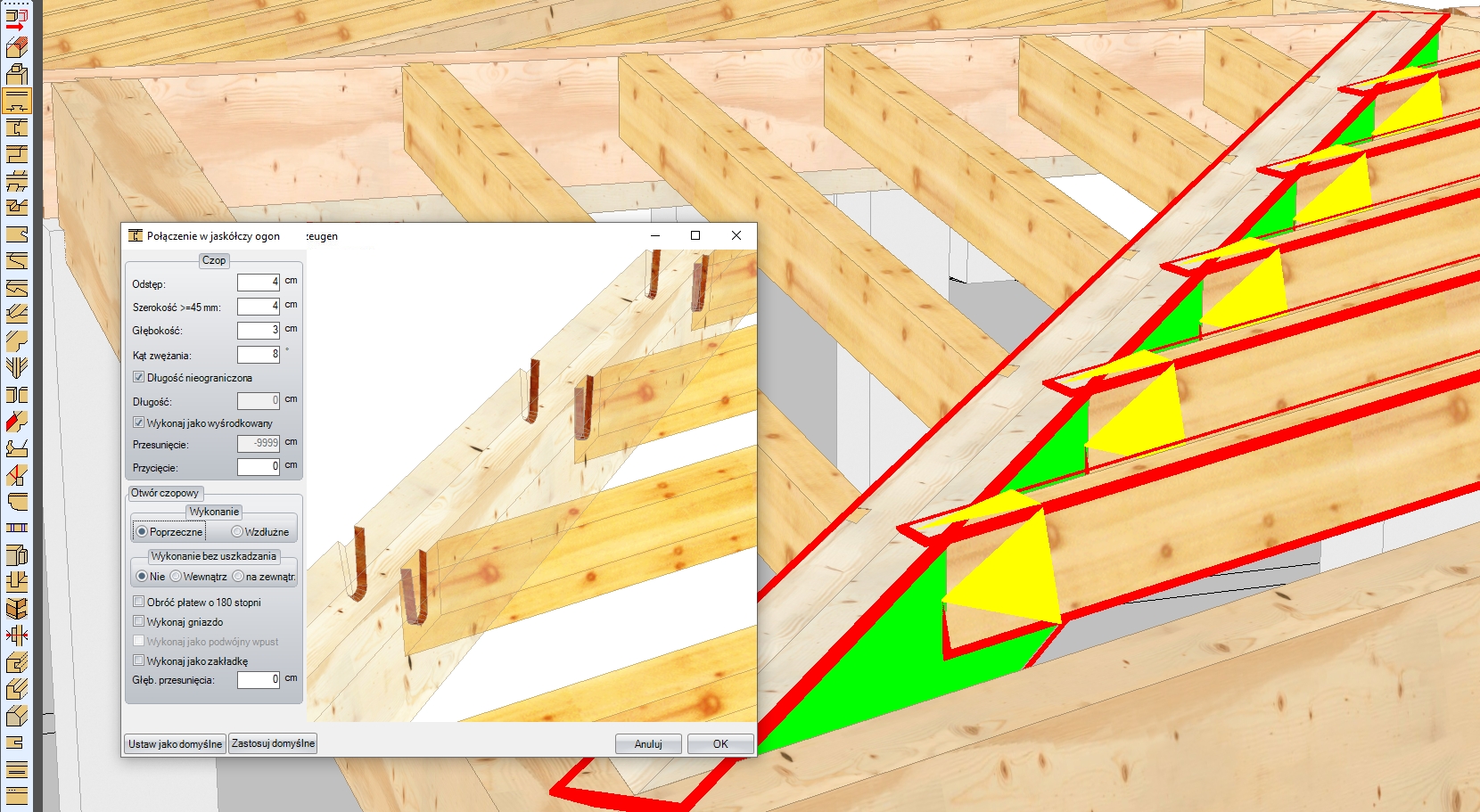

Połączenie w jaskółczy ogon

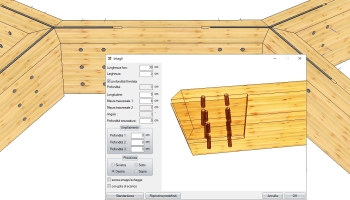

Dzięki programowi VisKon® można stworzyć niemalże każdy rodzaj połączenia dla projektów z bali, w tym również połączenie w jaskółczy ogon w ścianie wewnętrznej.
Okna, drzwi
W programie VisKon konstrukcje szkieletowe można dowolnie wstawiać okna i drzwi w 2D lub 3D oraz z podglądem w czasie rzeczywistym. Możliwe jest także automatyczne wstawianie wymianów dla słupków i tworzenie otworów. Poza tym możliwe jest wprowadzanie parametrów dla bali.

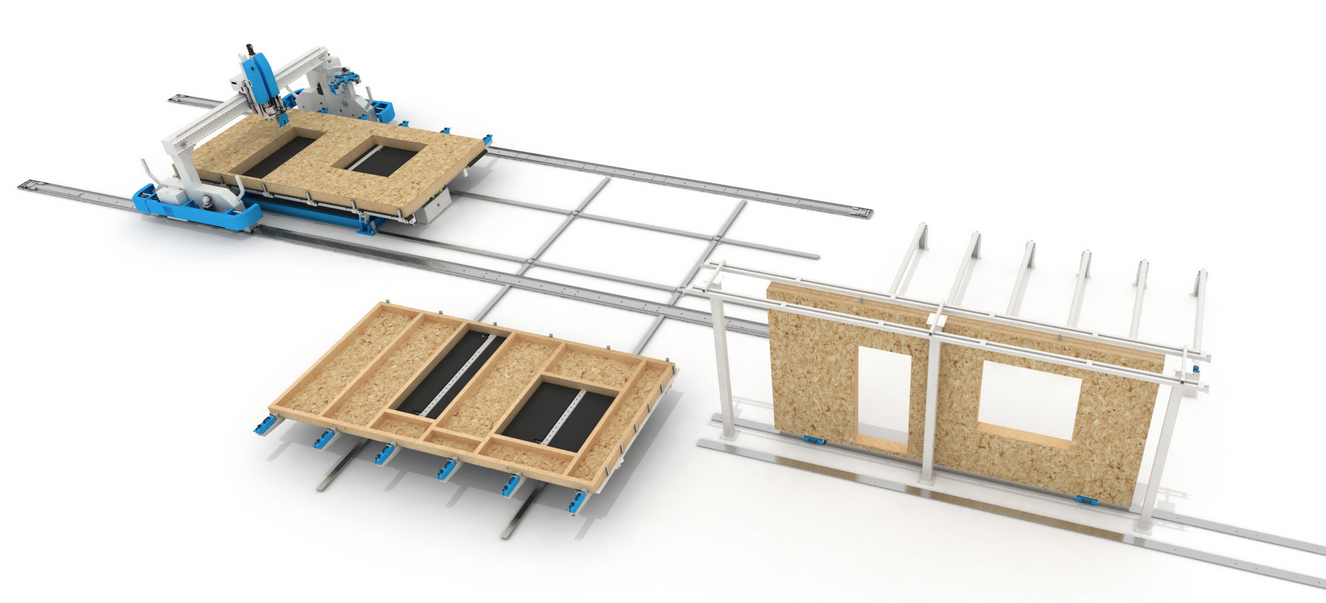

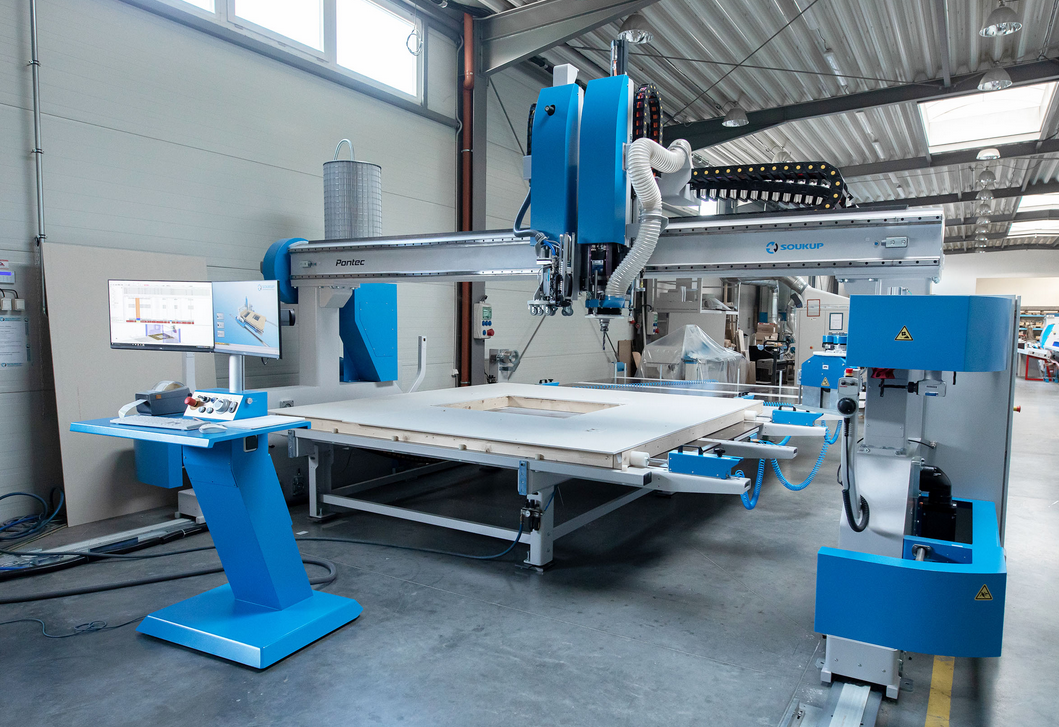

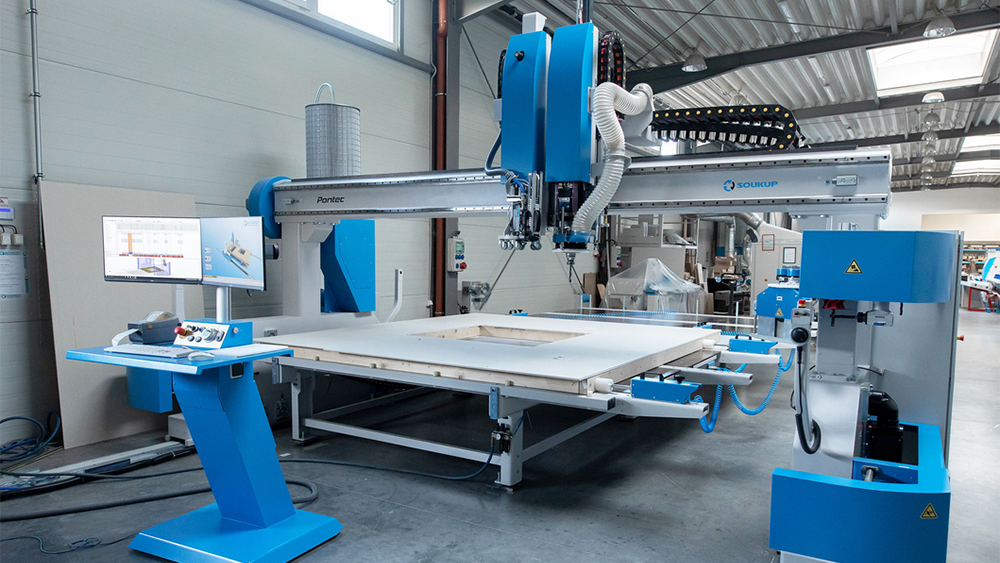

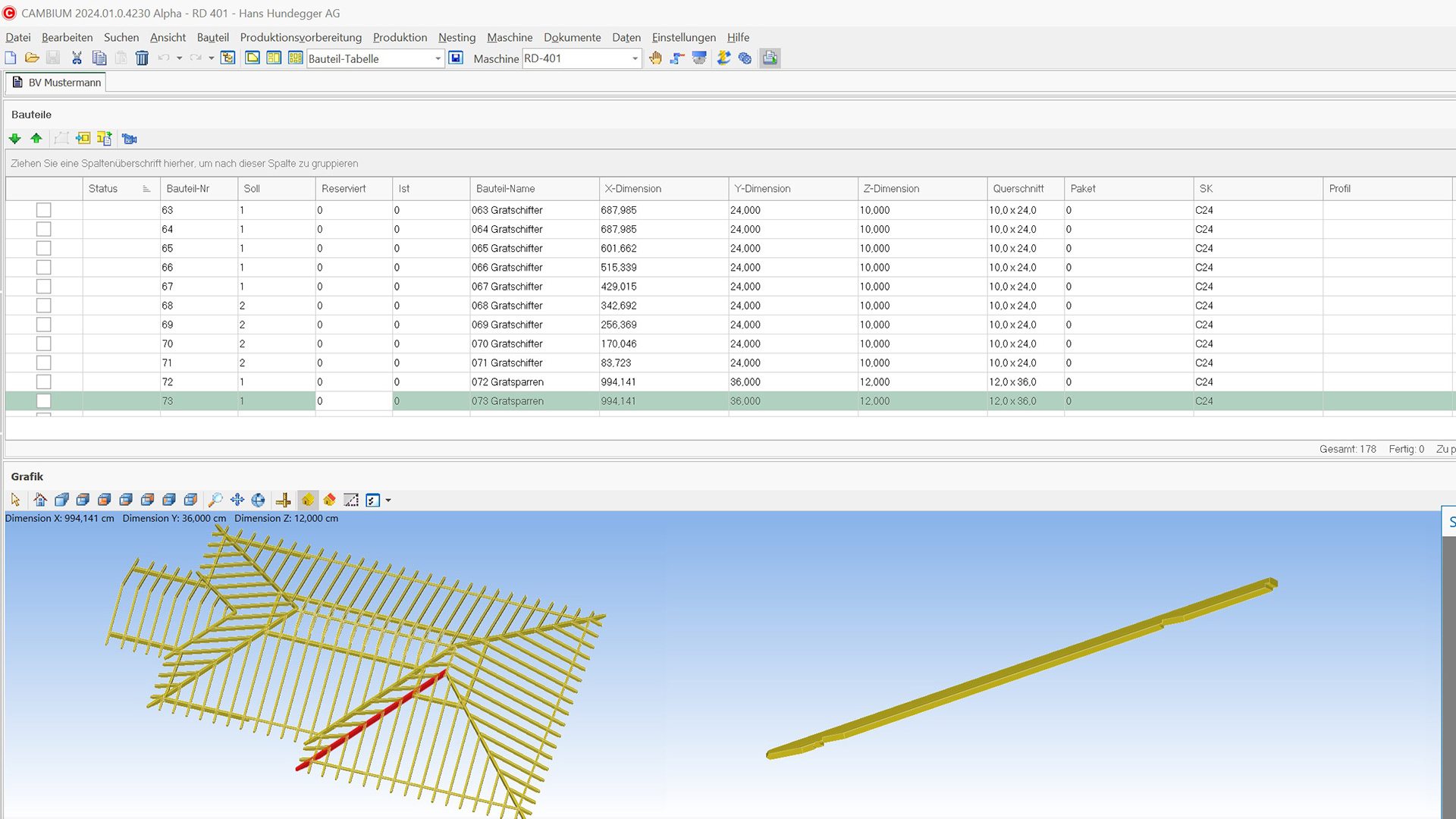

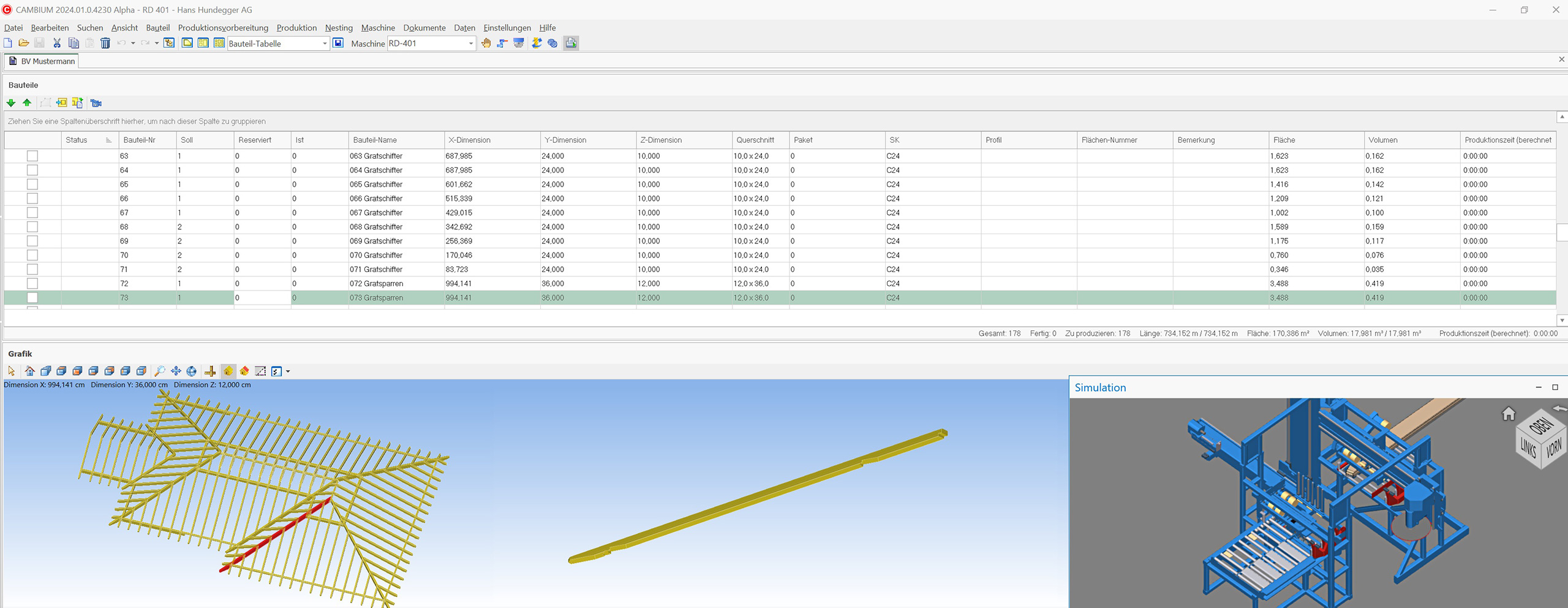

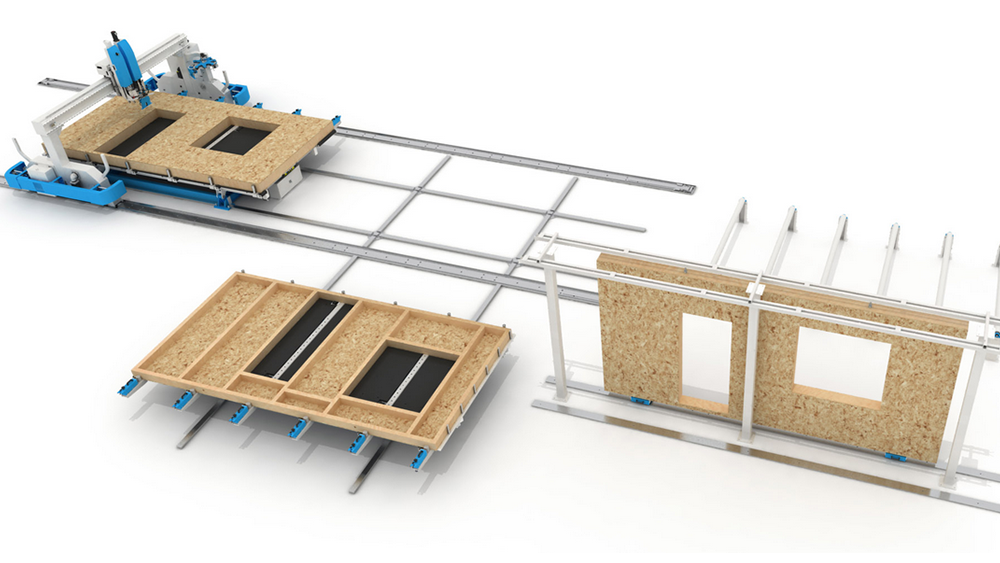

Transfer danych do centrów obróbki CNC

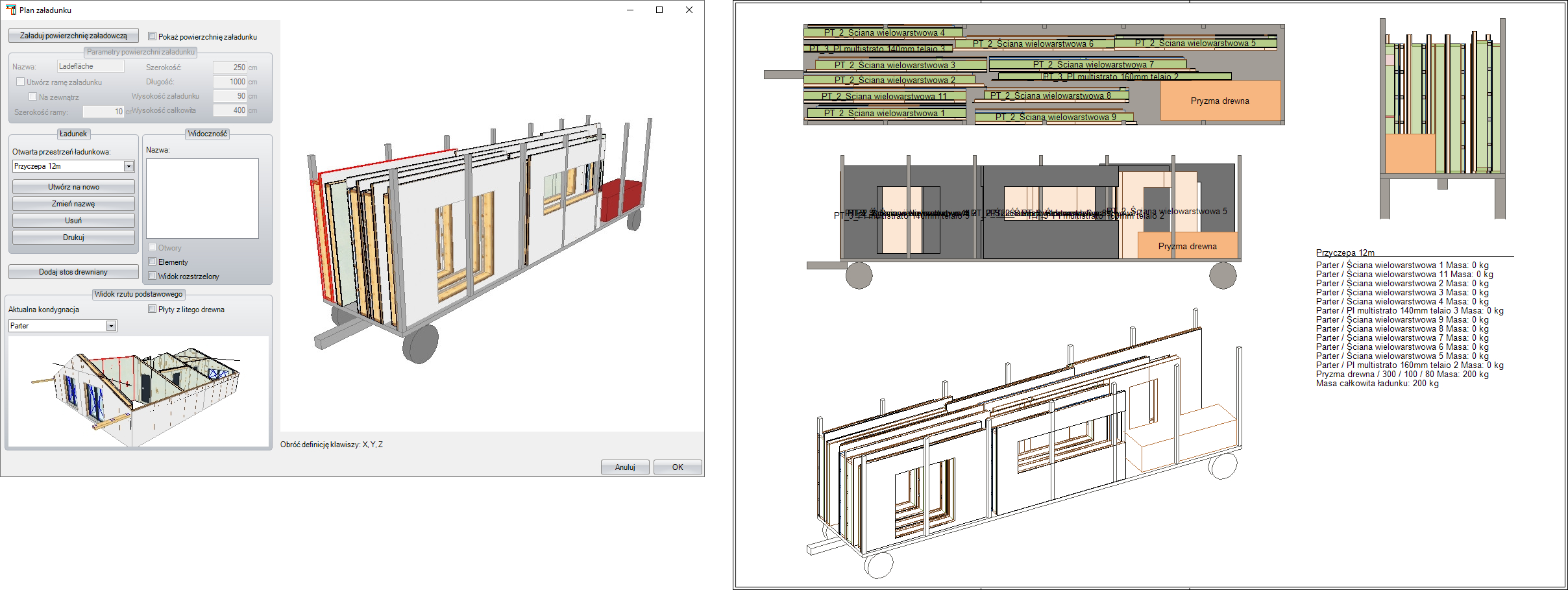

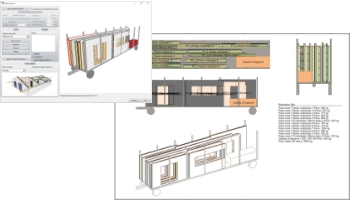

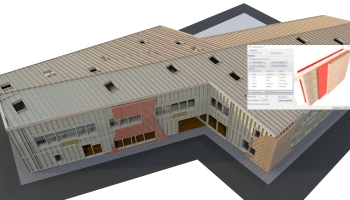

Możliwość zautomatyzowanego generowania danych ścian pakietami do maszyn obróbczych. Tworzenie warstw ścian masywnych (np. sklejka) wraz z jednostkami maszynowymi CNC i optymalizacją przycięcia (nestingiem).
Ulepszony transfer danych do centrów obróbki CNC
W programie VisKon® można dowolnie kombinować ze sobą konstrukcje dachowe, z bali i konstrukcje szkieletowe. Oprócz połączeń węgłowych bali, które są tworzone automatycznie, można utworzyć również dla wszystkich elementów drewnianych połączenia takie jak: połączenie na zakładkę wzdłużną hakową, czopy, wiercenia, ukosowania itd. i następnie przesłać je do centum obróbczego. Połączenia CNC konvertowane są automatycznie do wybranego formatu maszynowego (np. BVN, BVX, BTL itd.). Ciągłość pracy począwszy od rysunku do utworzenia pliku maszynowego możliwa dzięki standaryzowanym typom obróbki elementów CNC (jednostkom maszynowym).
Opisy w 3D
Dowolny widok perspektywiczny bryły w 3D poprzez określenie kąta patrzenia i nachylenia. W widokach perspektywicznych możliwe jest dodawanie nie tylko numeracji elementów i opisów, ale również wykonanie pojedynczych obróbek. Rozróżnianie typów elementów po kolorze jest tak samo oczywiste jak automatyczne rozpoznawanie elementów po ich nazwie.
Konwerter

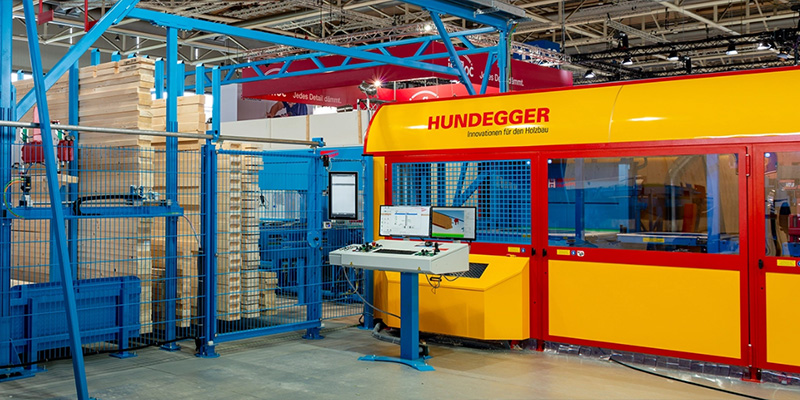

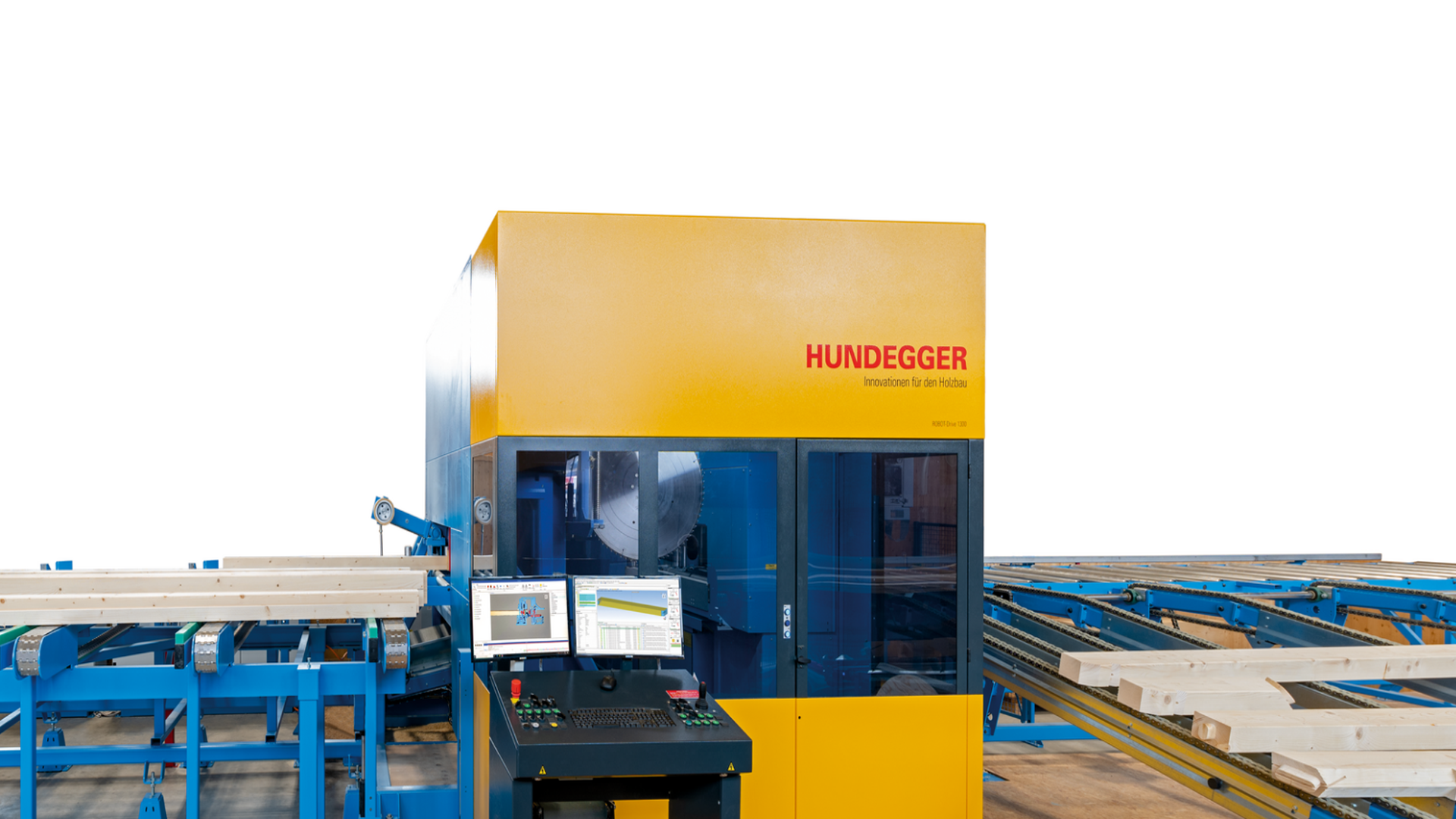

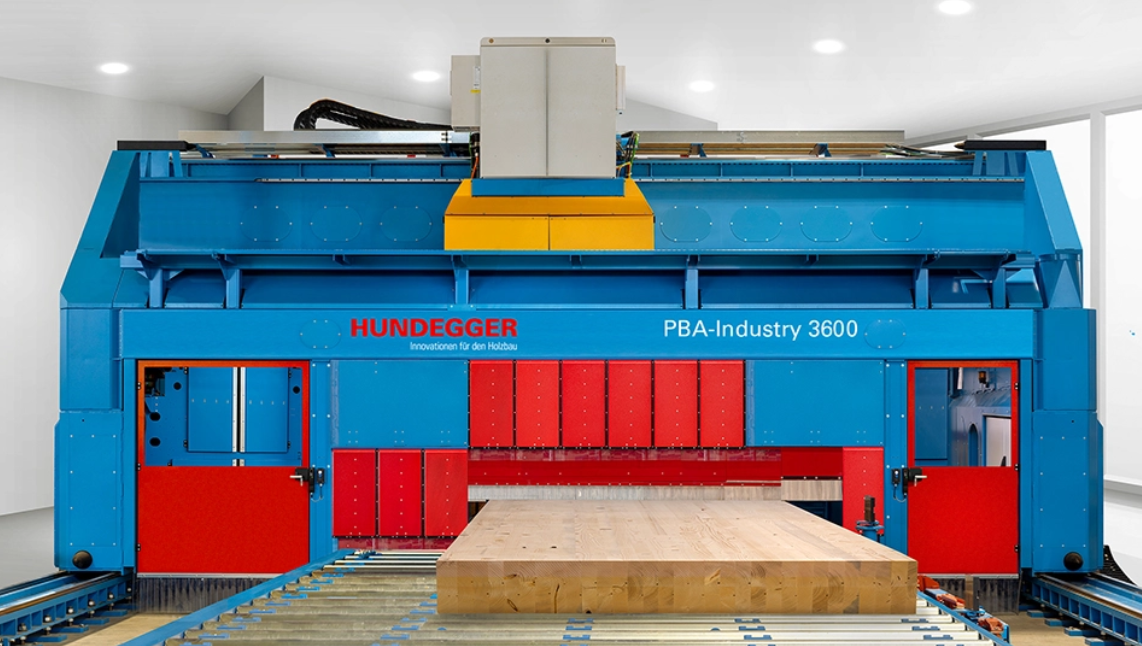

Weto-Konwerter jest programem stworzonym specjalnie dla systemu operacyjnego Windows służącym do konwertowania plików K1/K2 (*.bvn) generowanych przez nasze oprogramowanie do projektowania konstrukcji dachowych i szkieletowych do specjalnego formatu maszynowego (*.btl) lub do formatu P10/P8 (*.bv) wymaganego przez centra obróbcze Hundegger. Bazując na naszym oprogramowaniu do sterowania maszyną, można za pomocą programów Weto bez problemu sterować centrum obróbczym. Przy tworzeniu naszego oprogramowania szczególny nacisk położono na łatwą i intuicyjną obsługę.

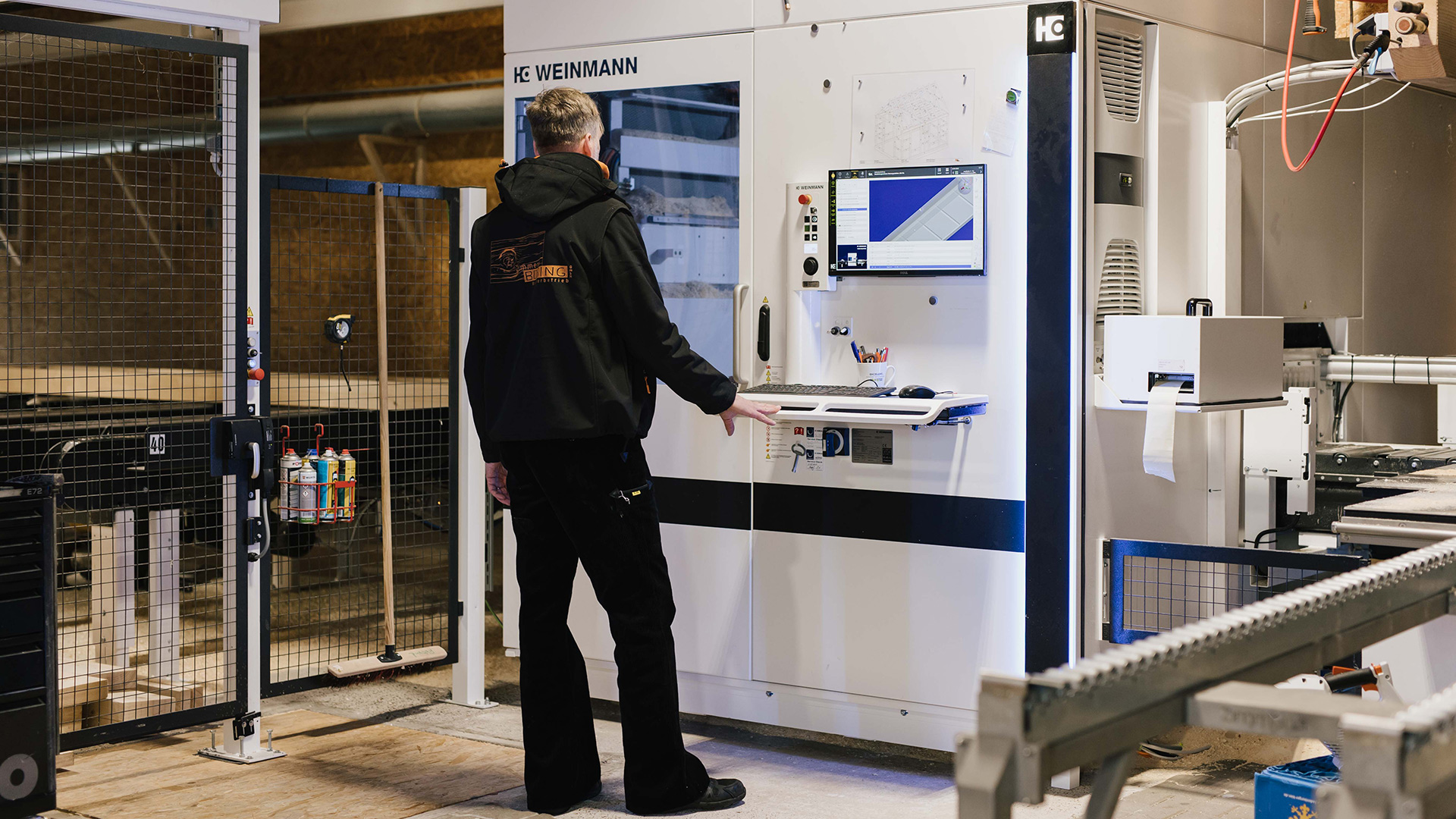

Centra obróbcze, które można sterować za pomocą oprogramowania Weto:
Hundegger, Schmidler, Hüllinghorst, Burmek oraz Maffel (wszystkie maszyny, które używają oprogramowania Sema, Hundegger albo Integra3000).
Ustawienia wstępne:
Obszerne możliwości ustawień wstępnych oraz ich optymalizacji dla wybranej maszyny obróbczej.
Raport statusu:
Szczegółowa dokumentacja wyniku konwersji danych dla wybranej maszyny obróbczej.
Wymagania:
Program Weto do sterowania maszynami obróbczymi.
